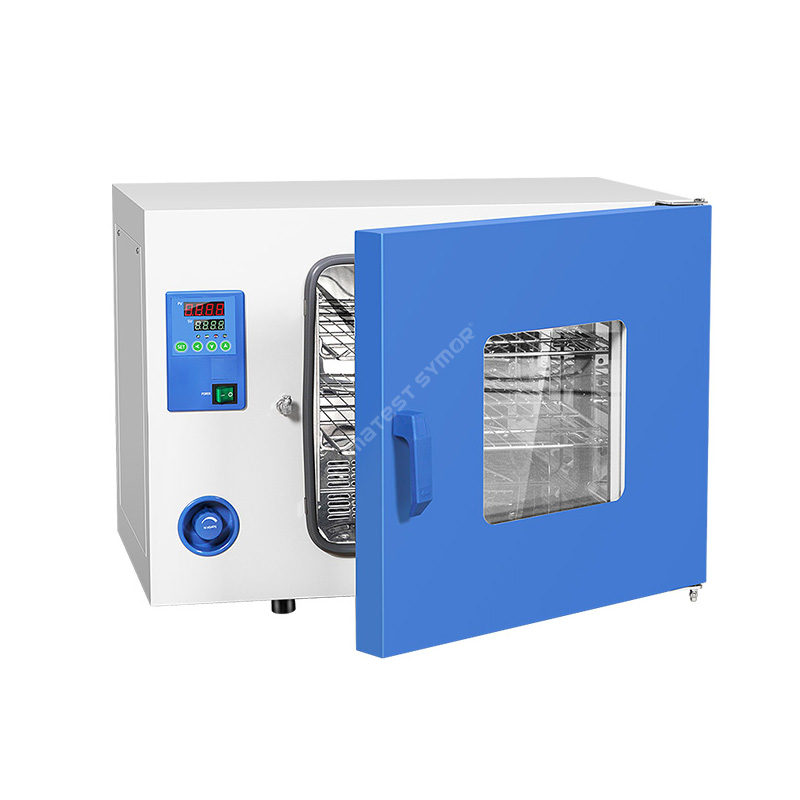

Varmluftsirkulasjonstørkeovn er en avansert laboratorietørkeovn, den bruker en sentrifugalvifte for å tvinge luft gjennom kammeret, og skaper sterkere luftstrøm for å fremskynde tørketiden, samtidig som den opprettholder jevne temperaturer. Disse ovnene er svært energieffektive, fordi luften hele tiden sirkuleres og varmes opp igjen, noe som reduserer mengden energi som kreves for å opprettholde en konstant temperatur.
Modell: TG-9053A
Kapasitet: 50L
Innvendig dimensjon: 420*350*350 mm
Utvendig mål: 700*530*515 mm
Beskrivelse
Tørkeovn med varmluftsirkulasjon bruker oppvarmet luftstrøm for å bake produkter effektivt og jevnt. Ovnen består vanligvis av et varmeelement, et temperaturkontrollsystem og en vifte som sirkulerer den varme luften gjennom kammeret. Viften bidrar til å fordele varmen jevnt, og sikrer at produktene får samme mengde varme.
Spesifikasjon
Modell |
TG-9023A |
TG-9030A |
TG-9053A |
TG-9070A |
TG-9123A |
TG-9140A |
TG-9203A |
TG-9240A |
Kapasitet |
25L |
35L |
50L |
80L |
105L |
135L |
200L |
225L |
Interiør Dim. (B*D*H)mm |
300*300*270 |
340*325*325 |
420*350*350 |
450*400*450 |
550*350*550 |
550*450*550 |
600*550*600 |
600*500*750 |
Utvendig Dim. (B*D*H)mm |
585*480*440 |
625*510*495 |
700*530*515 |
735*585*620 |
835*530*725 |
835*630*730 |
885*730*795 |
890*685*930 |
Temperaturspenn |
RT+10°C ~ 200°C |
|||||||
Temperatursvingninger |
± 1,0°C |
|||||||
Temperaturoppløsning |
0,1°C |
|||||||
Temperaturuniformitet |
±2,5 % (testpunkt ved 100°C) |
|||||||
Hyller |
2 STK |
|||||||
Timing |
0~9999 min |
|||||||
Strømforsyning |
AC220V 50HZ |
|||||||
Omgivelsestemperatur |
+5°C~ 40°C |
Trekk
• Jevn temperaturkontroll
• Varm og tørk prøver raskt, i stand til å varme prøver opp til 200°C
• Rustfritt stål sus#304 indre ovn og pulverlakkert stålplate utvendig ovn, korrosjonsbestandig
• Lavt energiforbruk, kostnadsbesparende
• PID digtal skjermkontroller gir deg nøyaktig og pålitelig temperaturkontroll
Struktur
Tørkeovn med varmluftsirkulasjon består vanligvis av følgende komponenter:
• Innvendig ovn: Laget av rustfritt stål SUS#304
• Isolasjon: Laget av superfin glassull, for å minimere varmetapet fra ovnen til omgivelsene.
• Varmeelement: Genererer varme inne i ovnen.
• Sirkulasjonsvifte: Sirkulerer varmluft inne i ovnen.
• Luftkanal: Luftkanalen er integrert med viften, dette sikrer at varmluften strømmer gjennom ovnen kontinuerlig.
• Temperatursensor: Måler temperaturen inne i ovnen.
• Kontrollsystem: Regulerer temperaturen og tidspunktet for tørkeprosessen.
I drift varmer varmeelementet opp luften, luften sirkuleres deretter av viften gjennom luftkanalen inn i ovnskammeret, og til slutt ut gjennom avtrekket. Hele denne prosessen sikrer jevn oppvarming og tørking av materialene.
applikasjon
Tørkeovn med varmluftsirkulasjon brukes ofte i elektronikkindustrien for å fjerne fuktighet fra elektroniske komponenter og gjenopprette holdbarheten.
Her er noen eksempler på hvordan tørkeovner brukes i elektronisk produksjon:
Surface Mount Technology (SMT): Under SMT-prosessen monteres elektroniske komponenter på PCB (trykte kretskort) ved hjelp av en pick-and-place-maskin. Etter at komponentene er plassert, går platene gjennom en reflow-ovn hvor loddepastaen smeltes for å koble komponentene til brettet. Siden komponentene og platene kan absorbere fuktighet under prosessen, brukes en tørkeovn for å fjerne overflødig fuktighet og forhindre potensiell svikt på grunn av fuktinntrengning.
Bølgellodding: Bølgelodding innebærer å føre bunnen av PCB over en pool av smeltet loddemetall, som skaper en solid skjøt mellom PCB og elektroniske komponenter. Før bølgelodding vaskes PCB med vannløselig flussmiddel for å fjerne eventuell oksidasjon fra brettet. PCB-en føres deretter gjennom en tørkeovn for å fjerne eventuell gjenværende fuktighet før bølgelodding, slik at oksidasjonen ikke blir til forurensninger under loddeprosessen.
Potting og innkapsling: For å beskytte elektroniske enheter mot fuktighet, er det vanlig praksis å belegge enheten med et potte- eller innkapslingsmateriale som er vanntett. Disse materialene inneholder vanligvis en herdeprosess som krever høytemperaturbaking for å sikre fullstendig herding av materialet. Dette innebærer å plassere enheten i tørkeovnen for å herde potte- eller innkapslingsmaterialet.
Loddepasta-applikasjon: Loddepasta brukes ofte til å feste elektroniske komponenter til PCB før reflow-lodding. Pastaen er laget av metallpartikler og flussmiddel som blandes til en pastaform. Siden loddepastaen absorberer fuktighet, er det viktig å tørke pastaen før bruk. Bakeovner brukes til å fjerne eventuell fuktighet fra loddepastaen for å sikre at den fester seg riktig og ikke forårsaker svake loddeforbindelser.
Tørkeovner med varmluftsirkulasjon er avgjørende i moderne elektronikkproduksjon. Disse ovnene bidrar til å unngå potensiell elektronisk feil ved å fjerne fuktighet fra ulike stadier av produksjonsprosessen.
Baking av elektroniske komponenter i tørkeovn
Tørkeovn med varmluftsirkulasjon fungerer gjennom oppvarming for å fjerne fuktighet fra de elektroniske delene. Ovnen gir et kontrollert temperaturmiljø, dette kan stilles inn etter behov. Ovnen fungerer ved forskjellige temperaturområder fra 50 °C til 150 °C.
Bakeprosessen tar flere timer, og i løpet av denne tiden blir de elektroniske komponentene utsatt for det kontrollerte miljøet. Dette lar fuktigheten som absorberes av komponentene fordampe, men skader fortsatt ikke komponentene.
Etter at bakeprosessen er fullført, bør de elektroniske delene avkjøles sakte for å unngå termisk sjokk. De bakte komponentene forsegles deretter i fuktfri emballasje for å hindre fuktighetsabsorpsjon igjen.
Totalt sett er tørkeovn med varmluftsirkulasjon et optimalt valg for å gjenopprette gulvlevetiden til dine elektroniske komponenter, og forbedre produksjonseffektiviteten betraktelig.
