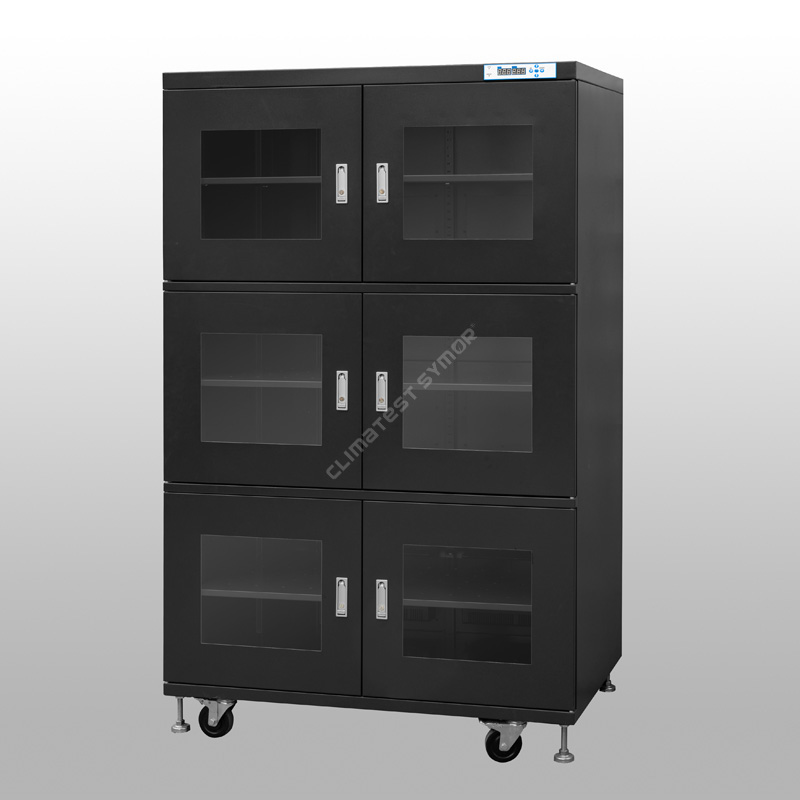

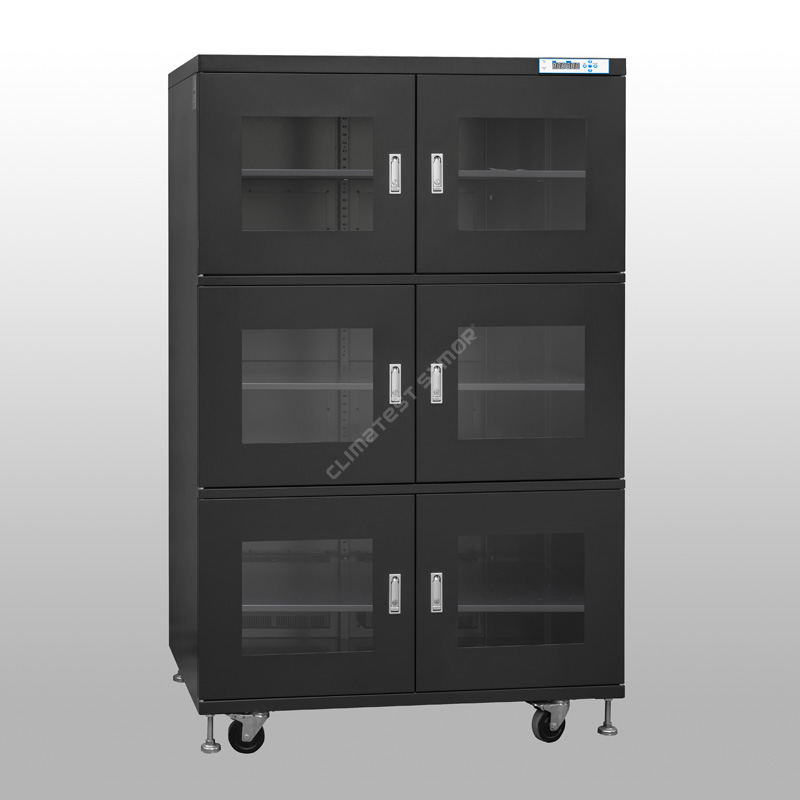

Under 1% RF Tørrskap

Beskrivelse

Et tørt skap under 1 % RH gir lagring med ultralav luftfuktighet for SMT-produksjonslinjer. Ved hjelp av den mest avanserte avfuktingsteknologien skaper skapet en ekstremt tørr atmosfære som forhindrer "popcorn-effekten" i fuktfølsomme komponenter, forlenger deres brukbare gulvlevetid og eliminerer behovet for kostbart nitrogen eller hyppig baking ved høye temperaturer.

Under 1% RF Tørrskap: Spesifikasjon

Under 1 % RF Tørrskap: Trekk

▸Relativ fuktighet: <1 %RH, og tilbyr en lagringsløsning med ultralav luftfuktighet for MSL 4, 5, 5a og 6.

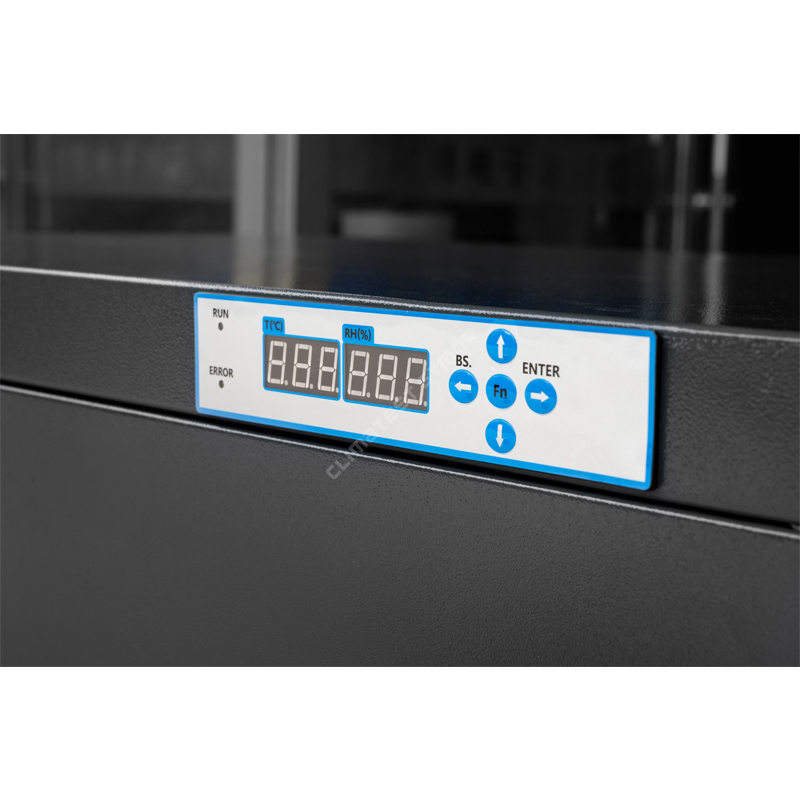

▸Digital skjerm: Mikrodatamaskinstyrt LED HD-skjerm, brukervennlig RH-innstilling, sanntidsovervåking.

▸ESD-sikker: Overflate antistatisk motstand 10⁵–10⁹ Ω.

▸Justerbare hyller: Høydejusterbare, passer til komponenter i forskjellige størrelser.

▸Minnefunksjon: Ingen behov for tilbakestilling etter strømbrudd.

▸Energieffektiv: Strømsparende, samtidig som den opprettholder svært effektiv fuktighetskontroll.

Hvordan avfukte?

Avfuktingsprinsippet for et tørt skap under 1 % RH er "fysisk adsorpsjon via molekylsikter + syklisk regenerering" (den mest pålitelige metoden), det normale TE kjøletørrskapet kan ikke nå et så ultralavt fuktighetsnivå.

Adsorpsjonsprosess: Molekylære sikter brukes som adsorberende materiale i kabinettet; disse silene har et stort nettverk av mikroporer i nanoskala som adsorberer vannmolekyler fra luften – omtrent som en svamp som absorberer vann. En vifte trekker fuktig luft inn i de tørre enhetene, hvor vannmolekyler gjennomgår fysisk adsorpsjon, og den tørkede luften blir deretter returnert til det indre av skapet.

RegenereringBehandle:Når molekylsikten når adsorpsjonsmetning, starter systemet automatisk lavtemperaturoppvarming forsiktig for å konvertere de adsorberte vannmolekylene til vanndamp, som deretter støtes ut av skapet; molekylsilen gjenoppretter dermed sin fuktighetsabsorberende kapasitet.

Tørrskap under 1%RH tar i bruk avansert teknologi, inkludert Sveits-importerte relativ fuktighet (RH) og temperatursensorer, for å sikre presis kontroll og overvåking av det indre miljøet, fuktighetssensorens nøyaktighet er +/-2%RH. Ved å opprettholde et stabilt miljø med lav luftfuktighet, beskytter tørre skap effektivt sensitive gjenstander mot de skadelige effektene av fuktighet.

Applikasjoner innen SMT Electronics Manufacturing

Tørre skap under 1 % RH er avgjørende for fuktfølsomme enheter (MSDs) klassifisert som MSL 4, 5, 5A og 6 i henhold til IPC/JEDEC J-STD-033-standarder:

▸Primære brukstilfeller: Forhindrer "Popcorn-effekten": Under reflow-lodding (topptemperaturer ~260°C), blir fuktighet som fanges inne i plastikk-IC-pakker til damp, noe som forårsaker interne sprekker og delaminering. Oppbevaring med ultralav luftfuktighet eliminerer denne fuktigheten før lodding.

▸Pauser gulvlevetid: Når MSD-er fjernes fra deres forseglede fuktsperreposer, begynner deres "gulvlevetid"-klokke å tikke. Oppbevaring av dem i et <1% RH-skap stopper effektivt denne timeren, slik at ubrukte komponenter trygt kan lagres og gjenbrukes senere uten baking.

▸Forhindrer oksidasjon: Den ultratørre atmosfæren forhindrer oksidasjon av eksponerte kobberputer, sølvfinisher og loddbare overflater – og bevarer loddeevnen i årevis

Gulvlevetid refererer til den maksimalt tillatte tiden som en MSD (Moisture-Sensitive Device) kan forbli i et standard fabrikkmiljø (≤30°C / 60 % RH), etter å ha blitt fjernet fra den fuktighetsbarriere vakuumposen, mens den fortsatt er trygg for plassering og reflow-lodding.

Påføringsmetode: Når MSL Level 4–6-komponenter har blitt fjernet fra vakuumposene deres, hvis monterings- og reflow-loddeprosessene ikke er fullført innenfor den spesifiserte gulvlevetiden, må de umiddelbart plasseres i et tørt skap under 1 % RF. I dette miljøet med ultralav luftfuktighet på <1 % RF, blir komponentenes fuktabsorpsjonsprosess effektivt "stoppet", og den gjenværende gulvlevetiden slutter å bli forbrukt, tørrskapet realiserer ingen forbaking, som kan lastes direkte på linjen for bruk, og øker dermed produksjonseffektiviteten betydelig.

Sanntids fuktighetsprofil(Omgivelsesfuktighet 60 % RF, ingen belastning):

Åpne døren i 30 sekunder hver gang, og lukk deretter:

Langtidsoppbevaring uten å åpne døren:

Fuktighetsmåling i sanntid før forsendelse

Vi bruker Rotronics hygrometer med høy presisjon for å måle tørrskapet under 1% RH på nytt før vi sender ut, og utsteder kalibreringssertifikat, vi feilsøker nøye hvert skap og sørger for at alt fungerer bra etter at de kommer til kundens hender, dette er også et ansvar, Symor bekymrer seg for kvalitetskontroll og kundenes tilbakemeldinger på våre tørre skap, grunnen til at mange kunder gjentar denne bestilling.

Forskjellen mellom tørrskap og nitrogenskap:

▸Tørkeskap bruker tørre enheter for å avfukte, ingen forbruksvarer, ingen erstatninger, og de absorberer fuktighet og slipper den ut automatisk.

▸Nitrogenskap bruker nitrogenspyling for å nå en lagringsapplikasjon med lav luftfuktighet og lavt oksygennivå, N2-gass er forbrukbar.

Komponenter som krever <1%RH tørre skap:

▸IC-er, BGA-er, QFP-er og alle SMD-komponenter med MSL 5/6

▸Bare PCB (hindrer oksidasjon og fuktighetsabsorpsjon)

▸3D-skrivermetallpulver (hygroskopisk og reaktivt)

Overholdelse av industristandarder

Tørrskap under 1 % RH er designet for å møte eller overgå:

IPC/JEDEC J-STD-033             Håndtering, pakking og lagring av MSD-er

IPC-1601                                  Lagring og håndtering av PCB

IEC 61340-5-1                          ESD-kontroll (for ESD-sikre modeller)

Hvem kjøper fra oss?

Symor selger lavfuktighetskontrollerte skap til de verdenskjente halvleder- og elektronikkprodusentene, som Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn og universiteter som Stanford, Illinois, ETH Zürich........våre tørre skap hjelper kunder:

▸Ta opp kjernesmertepunkter: Løser fullstendig utfordringene med MSD-behandling (fuktsensitiv enhet)

▸Reduser kostnadene og forbedre monteringseffektiviteten: ga en betydelig avkastning på investeringen (ROI)

▸Eksepsjonell produktytelse: Stabil og pålitelig fuktighetskontrollteknologi

For mer informasjon om under 1%RH tørrskap, vennligst besøk vår nettsidewww.climatestsymor.com, eller send en e-post til sales@climatestsymor.com. Vi vil svare deg så snart som mulig og ønsker et eventuelt samarbeid velkommen.
