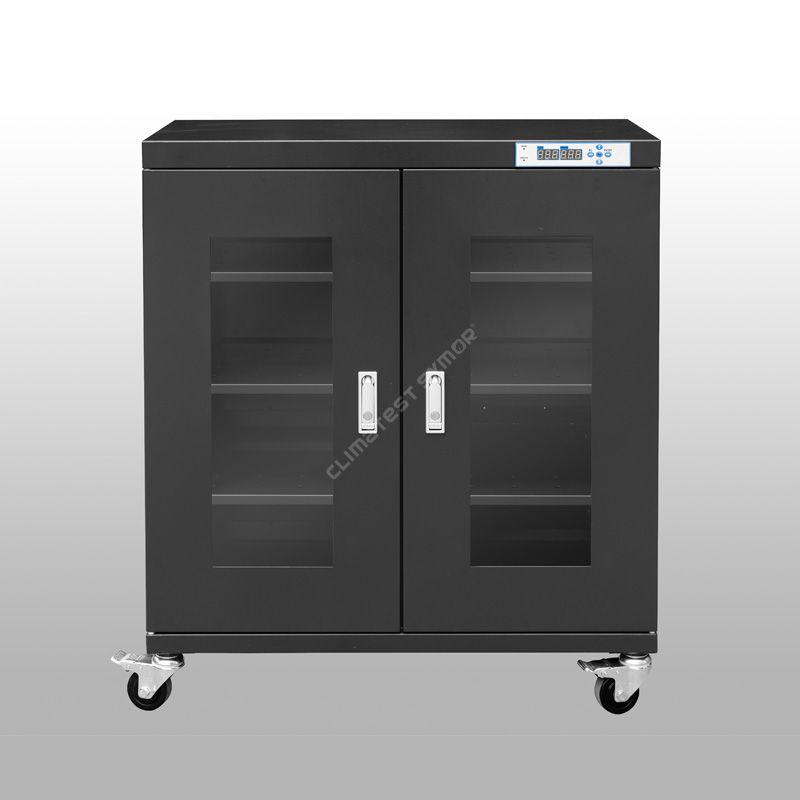

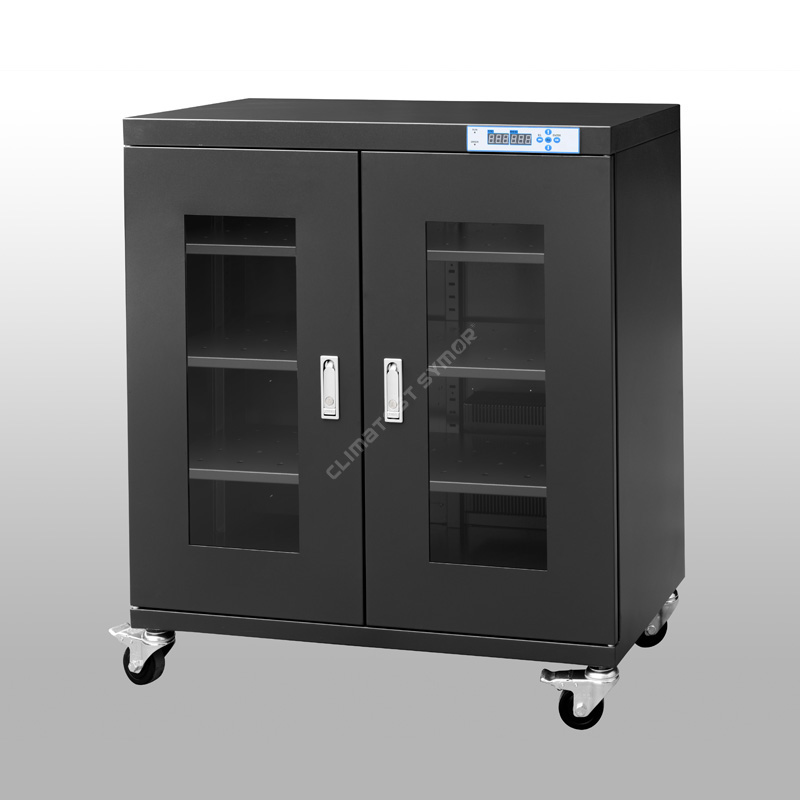

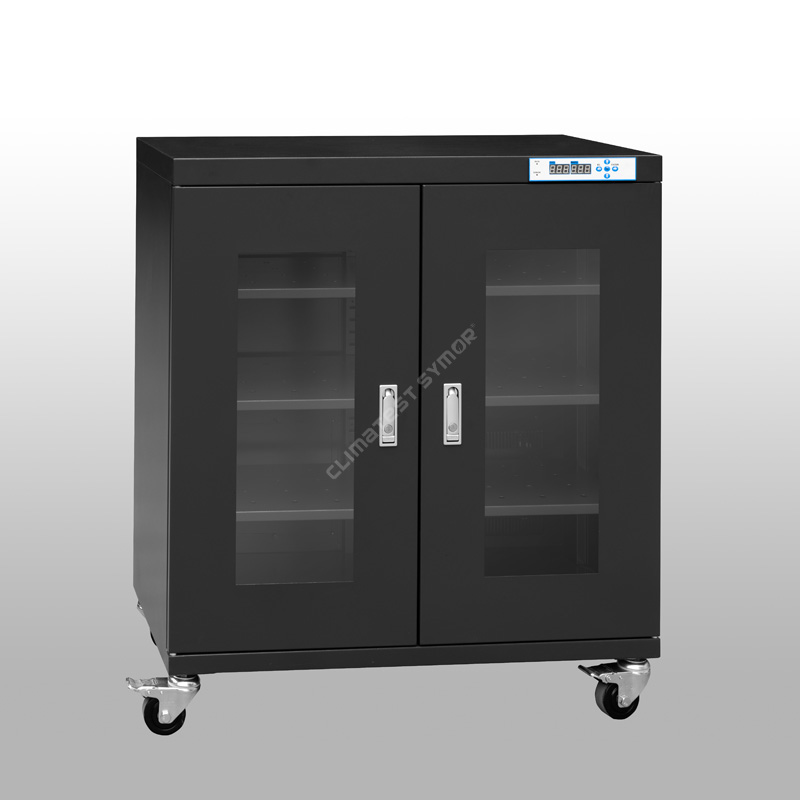

Climatest Symor® tørrskap for PCB-lagring er laget i Kina, med automatisk fuktighetskontroll, opprettholder det<5%RH ultra-low humidity environment, dry cabinets for PCB storage are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique,Climatest Symor® has sold dry cabinets for PCB storage to the well-known electronic/semiconductor manufacturers in EU, USA, Southeast Asia countries for more than 10 years.
Modell: TDU320F
Kapasitet: 320L
Luftfuktighet:<5%RH Automatic
Restitusjonstid: Maks. 30 min etter åpen dør 30 sekunder og deretter lukket. (Omgivelsestemperatur 25â 60 % RF)
Hyller: 3 stk
Farge: Mørkeblå, ESD-sikker
Innvendig mål: B898*D422*H848 MM
Utvendig mål: B900*D450*H1010 MM
Beskrivelse
Climatest Symor® tørt skap for PCB-lagring gir langvarig lavfuktighetslagring for MSL-komponenter, det er utstyrt med formminne-legeringsmaterialer, som sikrer stille drift og vedlikeholdsfri, de fuktfølsomme komponentene som er trygt lagret i dette tørre skap, har en forlenget gulvlevetid, som fullstendig løser popcorn/mikro-cracking-problemene under reflow-prosessen. Tørrskapene for PCB-lagring oppfyller IPC/JEDEC J-STD 033-standarden.
Spesifikasjon
Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge
Modell |
Kapasitet |
Innvendig dimensjon (B×D×H,mm) |
Utvendig dimensjon (B×D×H,mm) |
Gjennomsnittlig effekt (W) |
Bruttovekt (KG) |
Maks. Last/hylle (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Trekk
· Vedtar Sveits original importert fuktighets- og temperatursensor.
-Dette sikrer høy nøyaktighet i bruk, Climatest Symor® tørre skap for PCB-lagring har minnefunksjon, ingen grunn til å re-sette etter strømbrudd.
· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD-maling.
- Forsterket strukturdesign, utmerket bæreevne, overflatebehandling med 18 malingsprosesser, den statiske motstandsverdien møter 106 -108Ω, også med sterk korrosjonsbestandighet.
·3,2 mm høyintensitets herdet glassvindu for bedre observasjon.

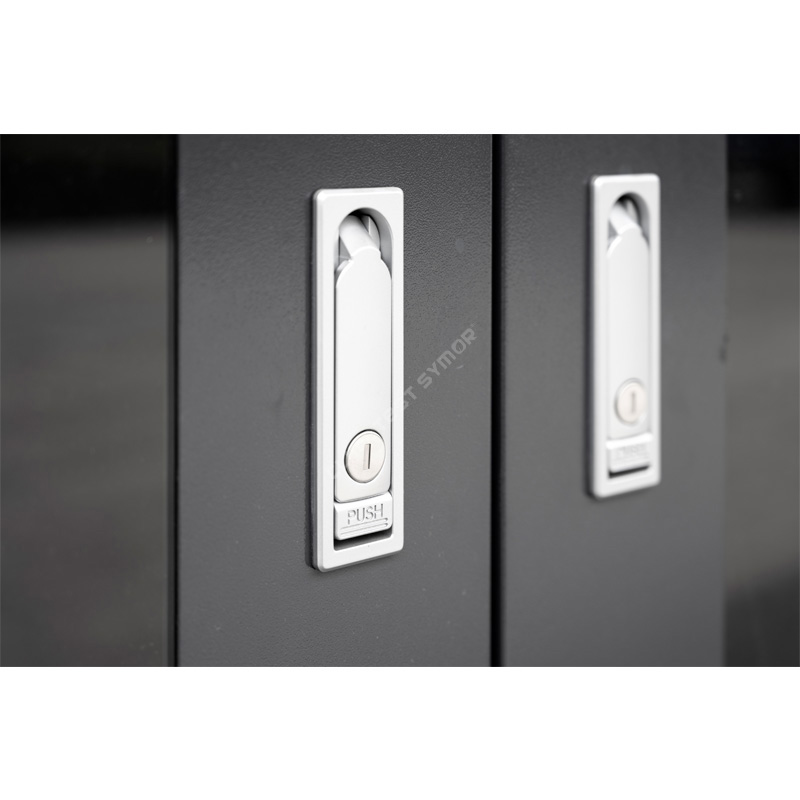

- Flatpress sinklegeringslås, med perfekt lufttetthet og anti-tyverifunksjon, disse tørre skapene for PCB-lagring er utmerket.

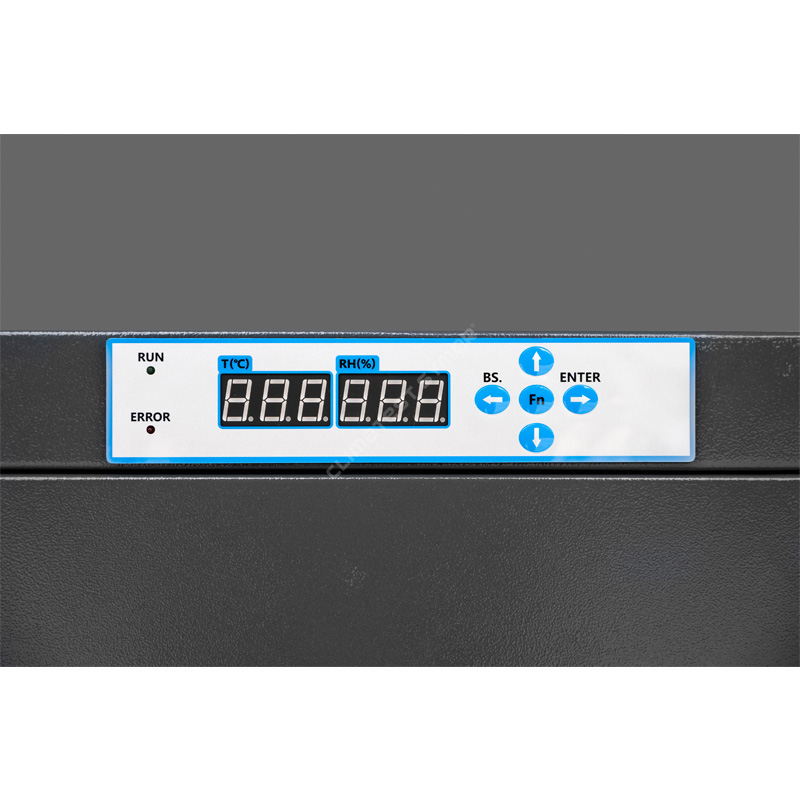

· Med minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.
-Tørrskapene for PCB-lagring kan automatisk huske den siste innstillingsverdien etter strømmen, uten behov for å stille inn igjen.
·Kraftig tørrenhet med +15 års forventet levetid.
- Tørrskapene for PCB-lagring tar i bruk 4A molekylsikt tørr enhet, den mest avanserte teknikken, den kan regenereres automatisk, ingen behov for utskifting.
·Universelle hjul installert i bunnen, ESD-sikre.
- Forsterkede PU-hjul er installert i bunnen av tørrskap for PCB-lagring, to foran med bremser for enkel flytting og stopp.
Hva er Climatest Symor® tørre skap for PCB-lagring, tørre skap for integrerte kretser?
Climatest Symor® tørre skap for PCB-lagring, også kalt tørre skap for IC-pakker, er lufttette automatiske avfuktende tørre bokser som beskytter fuktighetssensitive gjenstander mot fuktrelaterte skader, det opprettholder et indre miljø med lav luftfuktighet på <5 % RH, som effektivt kan eliminere risiko for feil skyldes feil oppbevaring under monteringsprosessen.
Hvordan fungerer tørre skap for PCB-lagring?
Tørre skap for PCB-lagring er et kabinett med elektronisk fuktighetskontroll, det holder en stabil relativ fuktighet etter innstilling, det tar i bruk multiporøs molekylsikt som tørkemidler, disse tørkemidlene kan regenereres automatisk, ingen behov for utskifting innen 15 år, innser de tørre skapene mye mer presis kontroll, med bedre RF-ensartethet.
Hvordan påvirker tørre skap for PCB-lagring SMT-produksjonen?
MSL-komponenter, som IC, BGA, PCB, er svært følsomme for fuktighet, disse komponentene har strenge krav til lagringsmiljøet, i motsetning til de sivile fuktsikre tørre boksene, kan tørrskapene for PCBA nå en svært lav fuktighetsverdi, den avfuktende og gjenopprettingshastigheten er superrask, hele skapene er ESD-sikre.
Dessuten må tørrskapene som brukes i renrommet være rustfritt stålmateriale for å oppfylle strenge hygienekrav, Climatest Symor® leverer også SS tørrskap.
Under reflow-prosessen trenger sporfuktighet inn i IC-pakkene, fuktighetstrykket stiger på grunn av oppvarming, den absorberte fuktigheten ekspanderer raskt innvendig, dette resulterer i usynlige skader, som ledningsfeil, popcorn og mikrosprekker, til og med sprekker til overflaten, disse defekter er ikke lett å se på et tidlig stadium, men disse usynlige, potensielle problemene kommer inn i markedet, deretter kommer fakultetsprodukter tilbake og klager følger.
Vanlig oppbevaring |
Reflow-prosess |
||
|
|
|
|
Fuktighet i omgivelsene trenger inn i pakkene. |
Under oppvarming øker vanndamptrykket, som skiller dysen og harpiksen. |
Vanndampen fortsetter å utvide seg under oppvarming, og blåser opp pakkene. |
Vanndampen bryter pakkene, noe som forårsaker mikrosprekker. |
Tørre skap for PCBA kan opprettholde <5% RH, som effektivt eliminerer risikoen for feil som følge av feil oppbevaring under monteringsprosessen.
IPC/JEDEC J-STD-033-standarden spesifiserer standard for håndtering, pakking, forsendelse og bruk av fuktighets-/omstrømningssensitive overflatemonterte enheter.
Bruk av tørrskap for PCB-lagring
Tørre skap for PCBA er et must-have i elektronisk produksjonsindustri, det er den utmerkede lagringseksperten for PCB-kort, IC-brikker, LED, SMD, SMT, og også tape og spoler, trykte ledningskort (PWB), polymidfilm, matere , andre ideelle applikasjoner for kondensatorer, keramiske deler, koblinger, brytere, sveisestang, de automatiske tørkeskapene samsvarer med IPC/JEDEC J-STD-033-standarden.
<5% RH Series avfuktingshastighet:
Åpne døren i 30 sekunder og deretter lukket, luftfuktigheten vil gjenopprette seg til <5 % RF innen 30 minutter, se kurven nedenfor: (Omgivelsestemperatur 25 grader C, fuktighet 60 % RF)
HVA ER DE VANLIGE METODENE FOR OPPBEVARING AV ELEKTRONISKE KOMPONENTER?
1. Fuktsperreposer
âMetode: De fuktighetssensitive komponentene er pakket i forseglede fuktsperreposer, med tørkemidler og fuktighetsindikatorkort (HIC) inni, brukere identifiserer omgivelsesfuktigheten i de forseglede pakkene ved å sjekke fargeendringen til prikkene på bilen.
âUdel: Fuktsperreposer + fuktighetsindikatorbiler + tørkemidler + manuelt arbeid = forbruksvarer, lekkasjerisiko, høye kostnader.
2.Nitrogenskap
âMetode: De fuktighetssensitive komponentene lagres i nitrogenrenseskap eller trykkluft for å møte lagring med lav luftfuktighet
âUempe: Nitrogenfylling = kontinuerlig N2-forbruk, høy co
3.Elektroniske tørrskap
âMetode: De fuktighetssensitive komponentene plasseres i et elektronisk tørrskap, bare plugg inn, maskinen vil automatisk fungere og nå svært lav luftfuktighet.
â Fordeler: Ingen forbruksvarer, ingen manuelt arbeid, ingen nitrogenforbruk, miljø, bare litt strøm som trengs.
Vi leverer tørre skap for PCB-lagringsløsninger til følgende bransjer:
Elektronisk produksjon
Halvleder
Farmasøytisk
Laboratorium
Luftfart
Militær
Fordeler med tørrskap for PCB-lagring
For mer informasjon om tørre skap for PCB-lagring, besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake så raskt som mulig, velkommen for mulig samarbeid.
