For forskningslaboratorier, kvalitetskontrollavdelinger og R&D-ingeniørteamBenktopp temperaturtestkammerrepresenterer frontlinjeforsvaret mot produktfeil. I motsetning til walk-in testkamre, tilbyr benketoppenheter et kompakt fotavtrykk. Enten du tester elektroniske komponenter, PCB-kort, battericeller eller mobiler, er det avgjørende å forstå de tekniske spesifikasjonene for å generere repeterbare og overbevisende data.
Denne veiledningen gir en omfattende og detaljert analyse av spesifikasjonene, operasjonelle egenskaper og retningslinjer for innkjøp.
Ved vurdering av aBenktopp temperaturtestkammer, kjøpere fokuserer ofte utelukkende på minimums- og maksimumstemperaturgrensene. For å hjelpe deg med utvelgelsesprosessen har vi satt sammen standardspesifikasjonene for et høyytelses, programmerbart temperaturtestkammer. Dataene nedenfor representerer industriens benchmark for enheter fra 22 til 36 liter – det beste stedet for laboratoriebenker.
| Parameter | Standard spesifikasjon | Teknisk innsikt |
| Internt volum | 12L / 22L / 36L (valgbar) | 12L er ideell for PCB-testing; 22L og 36L har plass til batteripakker eller større enheter. |
| Innvendige mål (BxDxH) | 310×230×200 mm (12L) til 400 x 300 x 300 mm (36L) | Sørg for hyllefylling og luftsirkulasjonsklaring. Ikke pakk prøver over 3/2 av det indre volumet. |

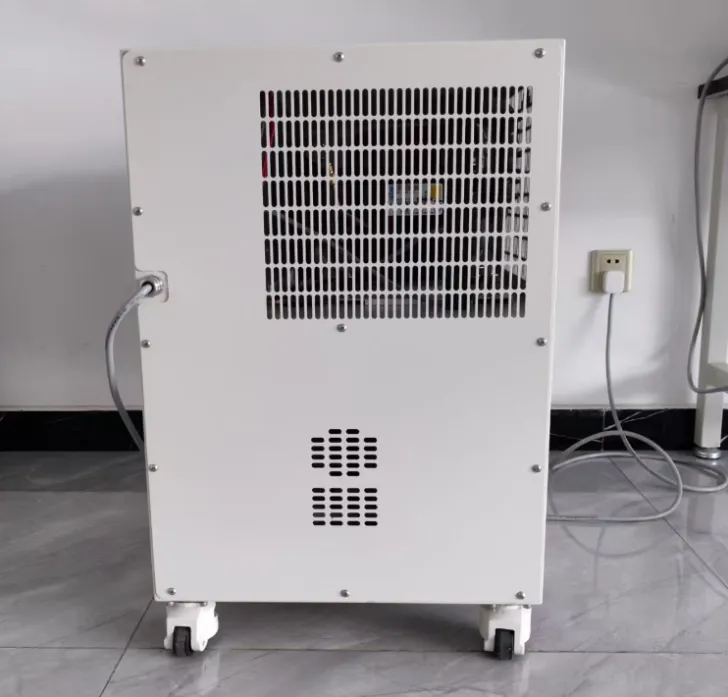

| Eksterne dimensjoner (BxDxH) | 500×540×650 mm (12L) til 640×730×920 mm (36L) | Krever 30 cm klaring på sidene for ventilasjon |
| Nettovekt | 60 kg til 90 kg | Avgjørende for rangering av benketopp. Sørg for at arbeidsbenken din kan støtte den statiske belastningen pluss dynamisk vibrasjon. |
| Interiørmateriale | SUS304 rustfritt stål (børstet / speil) | Gir rustmotstand og høy reflektivitet for jevn temperaturfordeling. |
Dette er kjernen i temperaturtestkammeret. Tallene på dataarket må stemme overens med den virkelige fysikken. Vær oppmerksom på "No-Load" vs. "Loaded" forholdene.
| Parameter | Standard spesifikasjon | Teknisk innsikt |
| Temperaturområde | -40 °C til +130 °C (Utvidede alternativer: -20 °C til +130 °C) | -40°C er tilstrekkelig for det meste av kommersiell elektronikk. |
| Temperatursvingninger | ± 0,5 °C | Representerer kortsiktig stabilitet ved ett enkelt kontrollpunkt. Viktig for statiske eksponeringstester. |
| Temperaturuniformitet | <2,0 °C | Måler temperaturvariasjoner over 9 punkter i det tomme arbeidsområdet. |
Påliteligheten avgjøres i stor grad av den «gyldne trekanten»: kompressor, kontroller og luftstrøm.
| Parameter | Standard spesifikasjon | Teknisk innsikt |
| Kjølehastighet | 1,0 °C / min til 3,0 °C / min (+85 °C til -40 °C) | Gjennomsnittlig rate, ingen belastning |
| Oppvarmingshastighet | 3,0 °C / min til 5,0 °C / min (-40 °C til +85 °C) | Nichrome varmeovner gir tørr, responsiv varme. Raskere priser stresstester isolasjonen til DUT. |
| Kompressor | Hermetisk eller roterende (fransk Tecumseh / Copeland) | Hermetic er mer stillegående for laboratoriebruk; Rotary er mer holdbart for industrielle sykluser. |
| Kjølemiddel | R449A, R448A (lav GWP), R404A | EUs F-gass-forskrifter faser ut gasser med høy GWP. Sørg for overholdelse av lokale miljølover. |
| Luftsirkulasjon | Sentrifugal Sirocco-vifte | Skaper et tvungen luftkonveksjonsfelt. |
SymorBenchtop Temperatur Test Chamber-enheter har utviklet seg fra enkle termostater til sofistikerte datainnsamlingsplattformer.
Kontrolleren er hjernen i operasjonen.
Den programmerbare kontrolleren

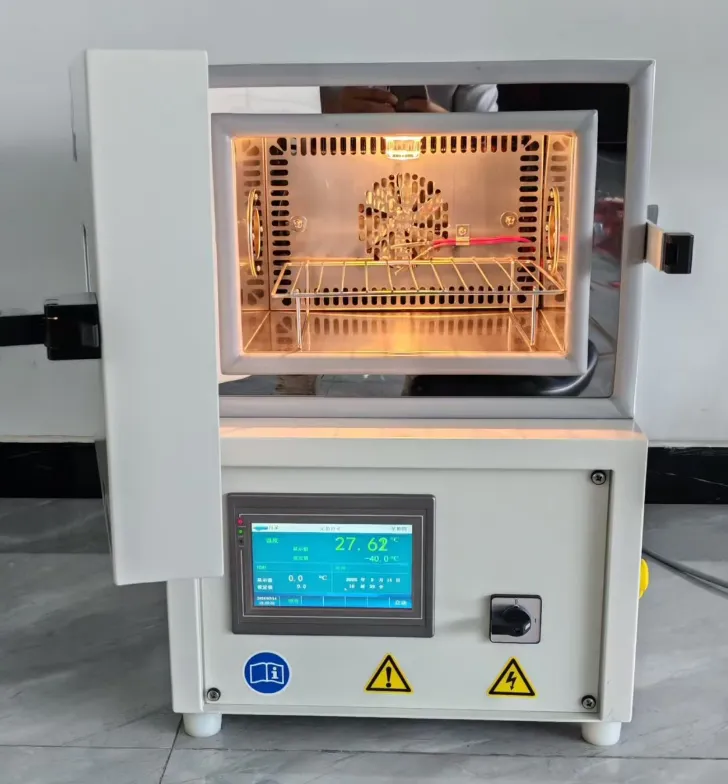

Benktopp temperaturtestkammerbruke en 7" programmerbar LCD-berøringsskjermkontroller.
Programkapasitet: Minimum 120 segmenter med 999 gjentatte sykluser.
Kommunikasjon: Standard RS-232, RS-485 og Ethernet (RJ-45) tilkobling.
Eksport av historiedata: Last ned støtte for USB-flash-stasjoner. Data bør eksporteres direkte til Excel (.csv eller .xls) uten proprietær formatering.
Uavhengig overtemperaturbeskyttelse: En separat mekanisk begrenser som kutter strømmen til varmeren hvis hovedkontrolleren svikter.
Kjøleoverbelastning: Høytrykksbrytere og termiske reléer for å beskytte kompressoren.
Kabelporter: Et standard Φ 50 mm kabelhull (med silikonplugg) på siden lar deg koble til strøm til testprøven (Live Load Monitoring).
Ja, du kan teste produkter med energi, men du må ta hensyn til "varmebelastningen".
Når produktet ditt er slått på inne i kammeret, sprer det energi i form av varme. Dette gir ekstra "arbeid" til kammerets kjølesystem, spesielt hvis du prøver å opprettholde en veldig lav temperatur (f.eks. -40 °C).
Her er den profesjonelle tilnærmingen:
1. Beregn belastningen: Bestem wattstyrken til enheten under test (DUT). En generell tommelfingerregel er at for hver 100 watt DUT-varme tilfører du 1°C varmebelastning til systemet.
2. Reduksjonskurver: De fleste produsenter har et diagram med "Live Load Capacity". For eksempel, ved +23°C kan et kammer håndtere 1000W, men ved -40°C faller dette til 250W.
3. Tilkobling: Bruk alltid den dedikerte sidekabelporten (Φ 50 mm) for å føre strømledningene til DUT. Klem aldri kabler i dørpakningen, da dette bryter den lufttette integriteten og forårsaker alvorlig ising.
Temperaturuniformitetsspesifikasjoner (f.eks. ±1,0°C) måles vanligvis under "No-Load"-forhold. Når du har plassert prøver inne, fungerer de som termiske barrierer. Luften må strømme rundt prøvene for å varme eller avkjøle dem. Hvis du fyller kammeret mer enn 30-40 % av dets totale volum, blokkerer du luftstrømmen fra sentrifugalviften.
Løsningen: La det være et gap på minst 10 cm rundt vifteinntaket (vanligvis topp eller bak). Bruk perforerte hyller for å tillate vertikal luftstrøm.
Heat Sink Effect: Hvis prøvene dine er laget av tykt metall (aluminium eller stål), har de høy termisk masse. De vil varmes opp og kjøles ned langsommere enn luften, og skaper et midlertidig avvik (lag). Kontrolleren vil korrigere dette i løpet av "suging" (holde) tiden.
Du bør kalibrere kammeret ditt minst en gang hver 12. måned, eller følge ASTM E220 / ISO 17025 standarder. Kalibrering er ikke omsettelig hvis du tester for samsvar med FDA (medisinsk utstyr), FAA (luftfart) eller bil (IATF 16949).
Prosessen: En sertifisert tekniker plasserer en "Datalogger" med 9 til 15 termoelementer på bestemte steder (hjørner og senter) av det tomme arbeidsområdet.
Hva måles: De tester enhetlighet (forskjell mellom varmeste og kaldeste punkt), fluktuasjon (stabilitet over tid) og nøyaktighet (hvor nær avlesningen er en NIST-sporbar standard).
Internkontroll: Utfør en daglig "topunktssjekk" ved å bruke et isbad (0°C) og kokende vann (100°C) med en håndholdt referansesonde for å sikre at kammeret ikke har drevet mellom årlige sertifiseringer.
Velkommen tilkontakt vår Symor fabrikk.
