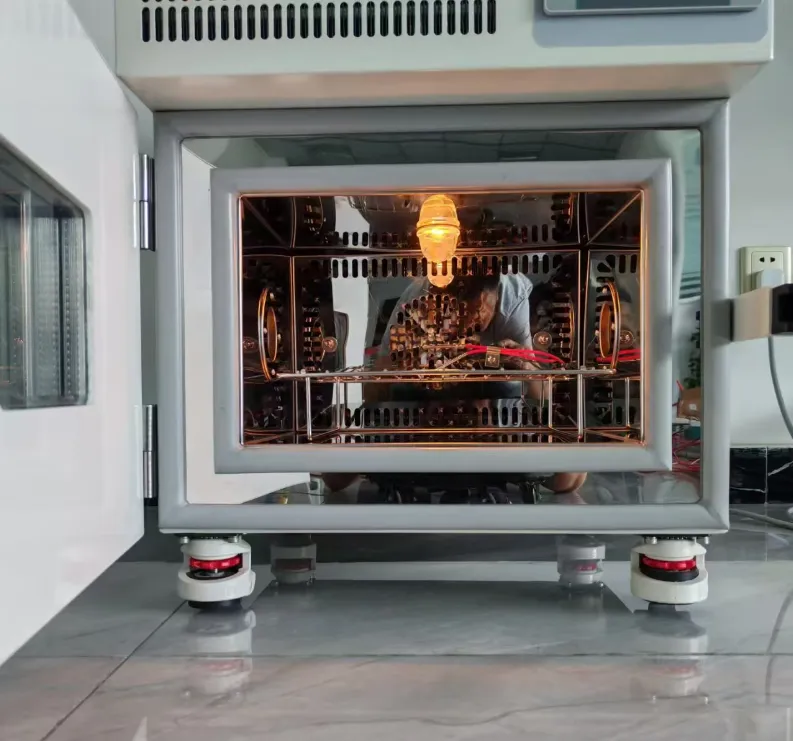

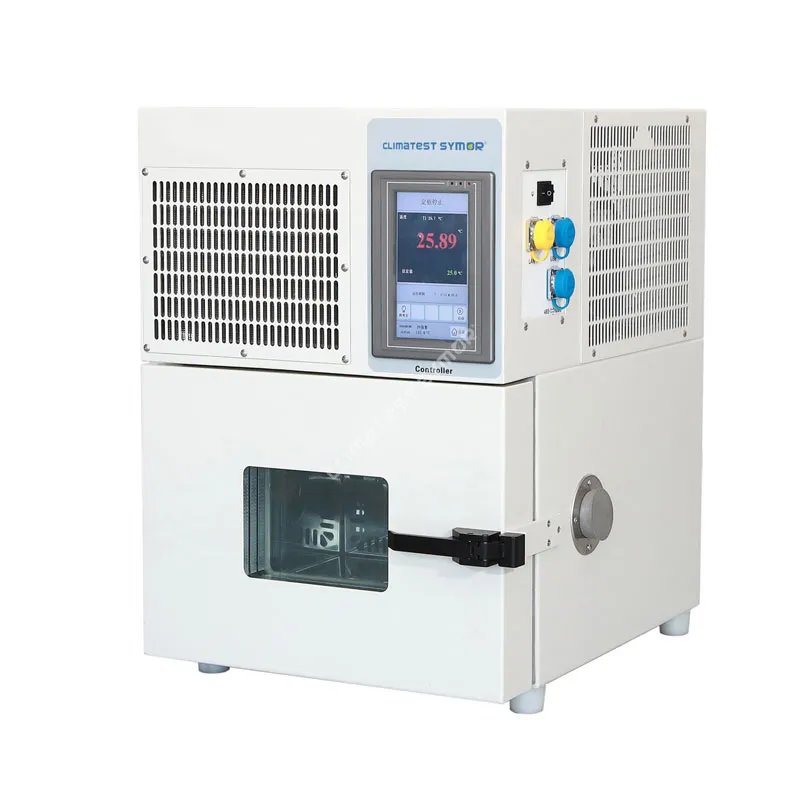

A Lite temperaturtestkammerleverer nøyaktig samme skjermingsevne for termisk spenning som et gulvstående temperaturkammer, men innenfor et fotavtrykk som passer på en benketopp eller i et overfylt laboratorium.
Utfordringen er at «liten» ikke betyr «svakere». De kompakte minitemperaturtestkamrene oppnår temperaturrampehastigheter på 3°C til 5°C per minutt mens de bruker mindre enn 1,5KW strøm. Denne veiledningen gir en fullstendig teknisk oversikt over spesifikasjoner for lite temperaturtestkammer, inkludert ytelsestabeller, mekanisk struktur og praktisk bruksråd.
Kjernetekniske spesifikasjoner for et lite temperaturtestkammer Ved evaluering av enLite temperaturtestkammer, kan du ikke stole på markedsføringshypes. Profesjonelle kunder spør etter data. Nedenfor er standardspesifikasjonene for kompakte temperaturtestkamre med høy ytelse fra 12 liter til 36 liter internt volum – de vanligste størrelsene for testing på komponentnivå.
| Parameter | Standard rekkevidde | Teknisk notat |
| Internt volum | 12L / 22L / 36L | 12L passer til testing av enkelt PCB eller battericelle. 36L har plass til opptil 3 bilsensorer samtidig. |
| Innvendige mål (B x D x H) | 310×230×200 mm (12L) til 400 x 300 x 300 mm (36L) | Sørg for at enheten under test (DUT) ikke opptar mer enn 2/3 av det indre området for å opprettholde luftstrømmen. |
| Utvendige mål (B x D x H) | 500×540×650 mm (12L) til 640×730×920 mm (36L) | De fleste enhetene er designet for å passe laboratoriebenker. |
| Nettovekt | 60 kg til 90 kg | Bekreft arbeidsbenkens belastningsvurdering. |
| Interiørkonstruksjon | SUS 304 rustfritt stål | Gir oksidasjonsmotstand og muliggjør enkel rengjøring |
| Utvendig konstruksjon | Pulverlakkert kaldvalset stål | Rustbestandig, stabil egenskap |
Spesifikasjonene i denne tabellen avgjør om ditt lille temperaturtestkammer oppfyller internasjonale teststandarder som IEC 60068-2-1 (kald) og IEC 60068-2-2 (tørr varme).
| Parameter | Verdi (standardmodell) | Kritisk innsikt |
| Temperaturområde | -40°C til +130°C | -40°C dekker 95 % av kommersiell elektronikktesting. |
| Temperatursvingninger | ± 0,5°C | Måler korttidsstabilitet ved ett enkelt sensorpunkt. |
| Temperaturuniformitet | <2,0 °C (@9 poeng) | Ingen belastning |
| Oppvarmingshastighet | 2,0-3,0°C/min gjennomsnitt | Fra -40°C til +85°C |
| Kjølehastighet | 1,0-2,0°C/min gjennomsnitt | Fra +85°C til -40°C. Begrenset av kompressorforskyvning ved lave temperaturer. |
| Temperaturoppløsning | 0,1°C | Høy oppløsning er avgjørende for stabilitetstesting av MEMS-sensorer og oscillatorer. |
A Lite temperaturtestkammerer normalt integrert i din eksisterende arbeidsflyt, datasystemer og fysiske miljø.
Luftsirkulasjonssystem
Alle moderne kompakte kamre bruker en konveksjonsdesign med tvungen luft. En sentrifugalvifte montert på bakveggen trekker luft over en ribbevarmer og fordamperbatteri, og fordeler den deretter vertikalt gjennom perforerte sidekanaler. Lufthastigheten bør være mellom 1,5 m/s og 3,0 m/s. Høyere hastigheter forbedrer jevnheten, men kan avkjøle små, lette prøver raskere enn den programmerte rampehastigheten.
Kabelport og tilbehør
Hver enesteLite temperaturtestkammermå inkludere en sidetilgangsport. Standard diameter er 50 mm (2 tommer). Porten inkluderer en silikongummiplugg som opprettholder kammerforseglingen samtidig som den lar ledninger passere gjennom. For drevne DUT-er, bruk kun kabelporten – lukk aldri døren på kabler.

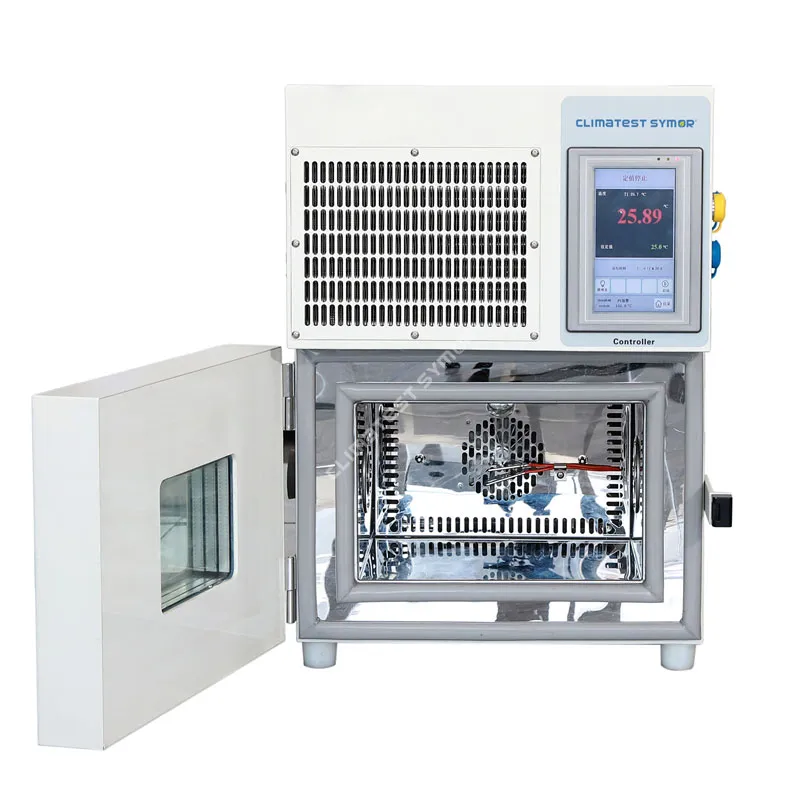

Hyller og last
Standard mini temp kammer inkluderer en rustfri stål hyller. Maksimal hyllebelastning varierer vanligvis fra 10 kg til 20 kg, med bunnhyllen klassifisert for full kammerkapasitet.
De følgende tre spørsmålene representerer de hyppigste tekniske og operasjonelle bekymringene som tas opp av laboratorieledere, kvalitetsingeniører og innkjøpsspesialister når de spesifiserer et lite temperaturtestkammer.
1: Hvordan beregner jeg riktig størrelse på et lite temperaturtestkammer for mine testprøver?
Du må sørge for at prøven ikke opptar mer enn to tredjedeler av det indre volumet, og at ingen prøve er innenfor 10 cm fra en innvendig vegg.
En tredjedels regel er basert på luftstrømdynamikk. Hvis du for eksempel velger et 36L lite temperaturtestkammer, bør det totale prøvevolumet ikke overstige 24 liter. Her er trinn-for-trinn-beregningsmetoden:
. Mål DUT-dimensjonene dine i centimeter: Lengde x Bredde x Høyde.
. Beregn enkeltprøvevolum i liter: (L x B x H) / 1000.
. Multipliser med antall prøver for å få totalt prøvevolum.
I tillegg må du opprettholde klaring for luftsirkulasjon. Luftreturplenumet er vanligvis plassert på bakveggen. Blokkering av dette med en prøve som er for høy vil forårsake stor temperaturskjevhet. For pålitelige resultater, bruk alltid de medfølgende perforerte hyllene og stable aldri prøver direkte på kammergulvet.
2: Hvordan utfører jeg en temperaturuniformitetstest (kartlegging) på mitt lille temperaturtestkammer?
Du trenger en kalibrert flerkanals datalogger med minst 9 PT100-sensorer
Her er den profesjonelle metoden:
. 9 PT100 tempsensor, kalibrert til ±0,3°C nøyaktighet
. Datalogger med 50ms til 1 sekunds samplingshastighet
. Kammerarmatur eller trådstativ (ikke-metallisk for å unngå termisk ledning)
Testprosedyre:
1.Plasser de 9 sensorene inne i det tomme kammeret på disse stedene:
. 8 hjørner (hver innenfor 50 mm fra veggen
. Geometrisk sentrum
2. Still inn kammeret til tre settpunkter du trenger: -40°C, +25°C og +85°C
3. Tillat 30 minutters stabilisering (bløtleggingstid) ved hvert settpunkt.
4. Logg temperaturdata i 30 minutter ved hvert settpunkt.
5.Beregn jevnheten som: (Høyeste temperatur registrert blant 9 punkter) minus (Laveste temperatur registrert blant 9 punkter).
Bestått kriterier: For en høy kvalitetLite temperaturtestkammer, bør jevnheten være ≤2,0°C. Hvis kammeret ditt overstiger 3,0 °C jevnhet, må du se etter en blokkert vifte, en defekt varmeapparat eller lav kjølemediefylling. Utfør denne testen årlig og etter eventuell flytting av kammeret.
