Nitrogen tørrboks gir lavfuktighetslagringsmiljø for fuktfølsomme elektroniske/halvlederkomponenter, som IC-pakker, PCB, SMT, silisiumskiver, nitrogentørrboksen er med automatisk fuktighetskontroll, fuktighetsnivået kan være ned til 1% RH gjennom fylling nitrogengass.

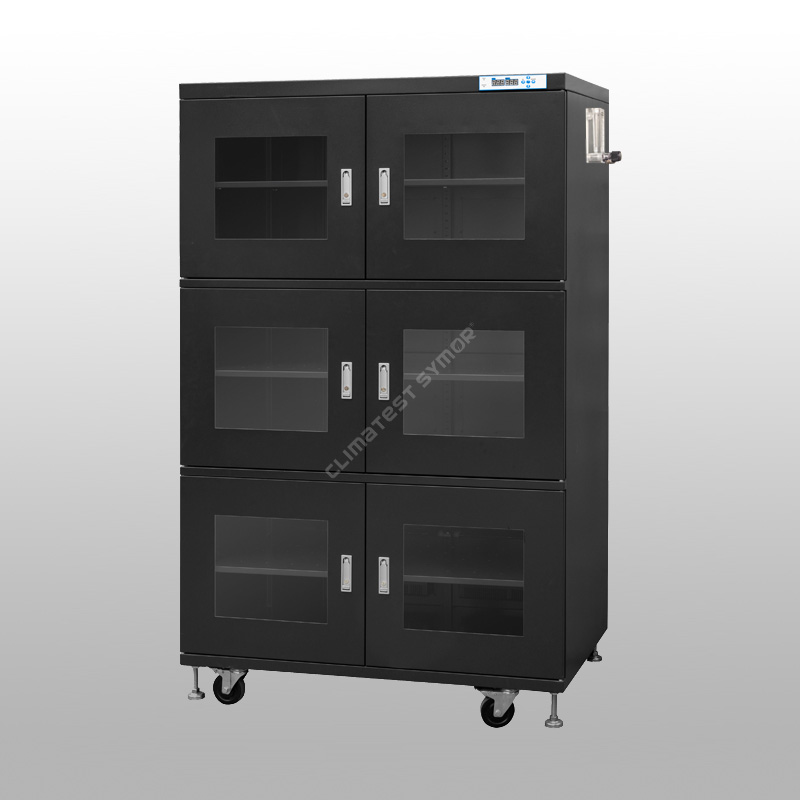

Modell: TDN1436F-4
Kapasitet: 1436L
Fuktighet: 1%-60%RH justerbar
Restitusjonstid: Maks. 15 min etter åpen dør 30 sekunder og deretter lukket. (Omgivelsestemperatur 25â 60 % RF)
Hyller: 5 stk, høydejusterbar
Farge: Mørkeblå, ESD-sikker
Innvendig mål: B1198*D682*H1723 MM
Utvendig mål: B1200*D710*H1910 MM
Beskrivelse
Climatest Symor® nitrogen tørr boks gir en god kvalitet og fast struktur for å møte dine krav til tørr lagring med lav luftfuktighet, nitrogen tørr boksen skaper et lufttett nitrogenfyllende rom for å trygt holde fuktighet og oksygenfølsomme komponenter.
Spesifikasjon
Modell |
Kapasitet |
Innvendig dimensjon (B×D×H,mm) |
Utvendig dimensjon (B×D×H,mm) |
Gjennomsnittlig effekt (W) |
Bruttovekt (KG) |
Maks. Last/hylle (KG) |
TDN98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDN98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDN160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDN160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDN240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDN240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDN320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDN320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDN435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDN435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDN540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDN540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDN718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDN718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDN870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDN870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDN1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDN1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDN1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDN1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Produkt detaljer
· Vedtar Sveits original importert fuktighets- og temperatursensor.
-Dette sikrer høy presisjon i bruk, dessuten har nitrogen-tørrboksen minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.
· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD sikker pulverspraying.
- Solid struktur, utmerket bæreevne, overflatebehandling med 18 pulversprøyteprosesser, den statiske motstandsverdien møter 106 -108Ω.
· Utstyrt med nitrogenbesparende modul
-Når fuktigheten i nitrogen-tørrboksen når den innstilte verdien, avbryter systemet automatisk nitrogentilførselen og åpner igjen automatisk når fuktigheten overskrider den innstilte verdien.
· Utstyrt med overfuktighetsalarm + døråpen alarm og dataloggingssystem. (valgfri)
-Hvis den innvendige fuktigheten overstiger innstillingsverdien, eller døren er åpen, vil den umiddelbart alarmere med lyd og lys, for å minne operatøren på.
· Kalibreringspåminnelse
-I overensstemmelse med ISO-forskriften, tilbys en unik utforming av kalibreringsutløpspåminnelsesfunksjon i vår nitrogentørrboks.
Hva er nitrogen tørr boks?
Climatest Symor® nitrogen tørr boks er designet for å kontrollere fyllingen av nitrogen gass inn i skapet, slik at den forhåndsinnstilte relative fuktigheten kan nås, den indre nitrogen tørr boksen danner et inert gass omgitt miljø, for å beskytte komponentene som er enkle å oksidere, dette nitrogenet tørrboks kan opprettholde luftfuktigheten så lav som 1% RF.
Nitrogenlagringsskap er den beste lagringsløsningen for kontroll med lav luftfuktighet for elektroniske komponenter, slik som integrerte kretser (IC), kretskort (PCB), medisinsk utstyr, med raskere gjenopprettingstid for fuktighet og jevnere tilstand med lav luftfuktighet.
Rustfritt stål nitrogen tørrboks er også tilgjengelig, som oppfyller de strengeste hygienekravene, SS nitrogen tørrboks er ideell for lagring av halvlederenheter i renrom, som IC, wafer i kassetter.
Hvordan fungerer nitrogen tørrboks?
Nitrogenlagringsskap presser ut fuktigheten og oksygenet inne i skapet, for å nå ønsket fuktighetsnivå innen 1-60 %RH, er N2-skapet utstyrt med nitrogenbesparende enhet, når fuktigheten inne i skapet når den innstilte verdien, systemet slår automatisk av nitrogentilførselen og åpner nitrogentilførselen igjen når luftfuktigheten overstiger innstilt verdi, dette sparer 70 % nitrogen
sammenlignet med tradisjonell type.
Dessuten brukes et flerpunkts gassforsyningssystem i nitrogen-tørrboksen, nitrogen spyles inn i skapet gjennom mer enn 30 små hull på nitrogenmodulen (se bildet under), nitrogengassen er jevnt fordelt i skapet for å unngå dødpunkts- og dødvinkelfenomenet forårsaket av tradisjonell enkeltpunktsgassforsyning.
Nitrogenlagringsskap bruker høy nøyaktighet Sveits importert RH-sensor, med 2% nøyaktighet.
Forskjellen mellom nitrogen tørrboks og elektroniske tørrskap:
1. Nitrogen-tørrboksen er fylt med nitrogengass for å presse ut oksygenet inne i kabinettet, for å danne et beskyttelsesmiljø for inertgass, på denne måten kan det forhindre at wafere, IC-brikkene og LED-brikkene blir oksidert.
Nitrogenlagringsskap er avhengige av nitrogenrensing for å møte lav fuktighet og antioksidasjonslagring, nitrogenrenheten er foreslått å være >99%, nitrogentørrboks brukes ofte i mikroelektronikk, halvlederindustri
Det elektroniske tørrskapet er et automatisk tørrskap, avfuktende tørt oppbevaringsskap, som kan absorbere fuktighet og utslipp til utsiden, for å danne et lagringsmiljø med lav luftfuktighet, det har fuktighetskontrollevne.
2. Nitrogentørrboksen bruker inertgassen for å skape et oksygenfritt eller lite oksygenmiljø, produktene som legges inn i nitrogentørrboksen er i utgangspunktet fuktsikker emballasje, oksidasjon er vanskelig å oppstå.
Det elektroniske tørrskapet kan bare kontrollere fuktighet, ingen antioksidasjonsfunksjon, oksygeninnholdet er nesten det samme som det omgivende miljøet.
Kjennetegn på nitrogen tørr boks
Nitrogen Purge Control N2 Eksikkator Tørrskap
Uavhengig modulær design: Denne nitrogentørrboksen vedtar en patentert modulær design, temperatur- og fuktighetsdisplayet, kontrollsystemet, nitrogenmodulen kan raskt skiftes ut, vedlikeholdet er enkelt, dette forbedrer vedlikeholdseffektiviteten betydelig.
Miljødesign: Hele nitrogentørrboksen produserer ikke avfall for å forurense miljøet. Denne modellen er designet for langvarig bruk, hvis hovedstrukturen til maskinkroppen er komplett, ikke-destruktiv, trenger du bare periodisk sjekke og erstatte den defekte modulen, den kan brukes for alltid, dette er den nyeste grønne designen som samsvarer med til miljøvern.
Enkel betjening: Det er ingen kompliserte innstillinger, og personell trenger ikke opplæring, maskinen trenger bare plugg inn, den kan fungere helautomatisk. Det er et effektivt nitrogenoppbevaringsskap i industrikvalitet. Det sparer deg ikke bare for personalopplæringskostnader, men forbedrer også produksjonseffektiviteten til fabrikken.

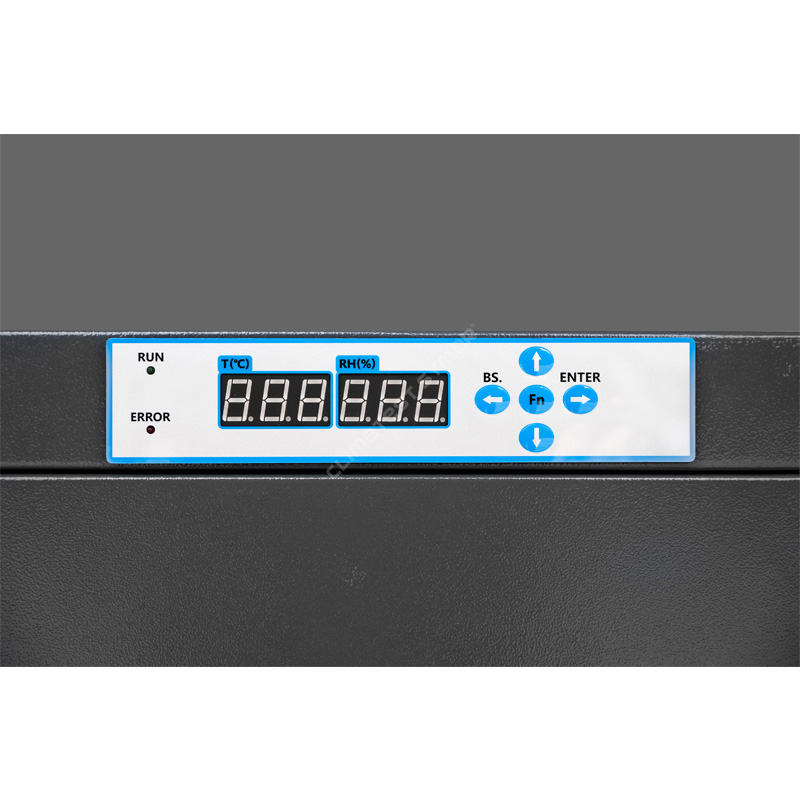

Kalibreringspåminnelse: Sensordriften påvirker nøyaktigheten av nitrogentørrboksen. For å overholde ISO-forskriften tilbys funksjonen for påminnelse om utløp for kalibrering i denne modellen. Når sensoren går over de forhåndsinnstilte dagene, vil desimaltegnet i kontrolleren blinke for å minne brukeren om at denne funksjonen effektivt sparer arbeidskraft.
For mer informasjon om nitrogen-tørrboksen, besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake så raskt som mulig, velkommen for mulig samarbeid.
