PCB-lagringsskap gir lagringsmiljø med ultralav relativ fuktighet for elektronisk produksjon, som er designet for å håndtere fuktighetsfølsomme komponenter og materialer, inkludert trykte kretskort (PCB), plater, nanofibre, kassetter, optiske fibre, integrerte kretser, laboratorieprøver.
Modell: TDA320F
Kapasitet: 320L
Fuktighet: 20%-60%RH justerbar
Restitusjonstid: Maks. 30 min etter åpen dør 30 sekunder og deretter lukket. (Omgivelsestemperatur 25â 60 % RF)
Hyller: 3stk, høydejusterbar
Farge: Mørkeblå, ESD-sikker
Innvendig mål: B898*D422*H848 MM
Utvendig mål: B900*D450*H1010 MM
Beskrivelse
Climatest Symor® PCB-lagringsskap er fuktighetskontrollerte tørke- og lagringsskap for elektronisk produksjon, det holder presis fuktighetskontroll med rask avfukting, for lav fuktighetslagring av ulike fuktfølsomme enheter, tørrskapet brukes ikke bare til ESD-sikker tørkelagring, men også rask fuktighet fjerning og støvtett.
Spesifikasjon
Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge
Modell |
Kapasitet |
Innvendig dimensjon (B×D×H,mm) |
Utvendig dimensjon (B×D×H,mm) |
Gjennomsnittlig effekt (W) |
Bruttovekt (KG) |
Maks. Last/hylle (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Trekk
· Vedtar Sveits original importert fuktighets- og temperatursensor.
-Dette sikrer høy presisjon i bruk, dessuten har PCB-lagringsskapet minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.
· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont antistatisk pulversprøyting.
- Solid struktur, utmerket bæreevne, overflatebehandling med 18 pulversprøyteprosesser, den statiske motstandsverdien møter 106 -108Ω.
· Utstyrt med overfuktighetsalarm + døråpen alarm og dataloggingssystem.
-Når den innvendige luftfuktigheten overstiger innstillingsverdien, eller døren er åpen, vil den umiddelbart alarmere med lyd og lys, for å minne operatøren på.
·Kraftig tørrmodul med +15 års forventet levetid.
- PCB-lagringsskapet tar i bruk multiporøs molekylsikt som tørkemiddel, det kan regenereres automatisk, ingen forbruksvarer og ingen erstatning nødvendig.
·Utmerket lufttetthetsytelse

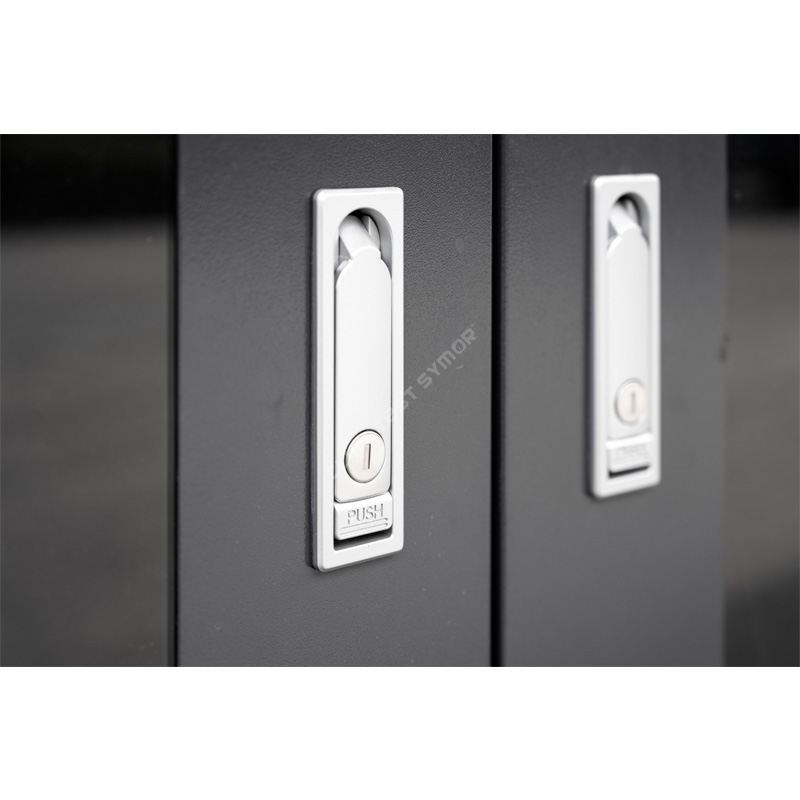

-Hele tørrskapet bruker trykklåsen for å minimere muligheten for fuktinfiltrasjon.
Hva er 40â PCB-lagringsskap?
Climatest Symor® PCB-lagringsskap brukes til å kontrollere fuktighet innenfor 20%RH-60%RH, ethvert fuktighetspunkt i dette området kan stilles inn fritt, PCB-lagringsskapet tar i bruk den automatiske avfuktingsteknologien.
Tørrenheten er hjertet i et elektronisk tørrskap, tørrluftskap, den er laget av syntetisk tørkemiddel, som kan genereres automatisk, og vedlikeholdsfri, dette syntetiske tørkemiddelets levetid er + 15 år, ingen behov for utskifting, ingen kjøledråper, ingen tørkemiddelposer, ingen nitrogen nødvendig, hele avfuktingsprosessen er stille og miljømessig.
Den tørre enheten bruker det nyeste syntetiske tørkemidlet og formminnelegeringen inni, selv etter strømbrudd fortsetter det syntetiske tørkemidlet å absorbere fuktighet, den indre fuktigheten bør ikke stige mer enn 10 % RF innen 24 timer.
Tørrskap for elektronikk vedtar høy nøyaktighet Sveits importert RH og temperatursensor, sensoren kontrollerer automatisk oppfriskning og resirkulering av det syntetiske tørkemidlet, med 2% nøyaktighet.
Hvorfor er PCB-lagringsskap nødvendig i SMT-prosessen?
Med den økende bruken av PCB-lagringsskap, blir fuktighetskontrollert lagring av elektroniske komponenter viktig i den elektroniske produksjons- og monteringsindustrien. De elektroniske komponentene har blitt merket med fuktighetssensitivt nivå (MSL) før fra fabrikk, spesifiserer IPC-standarden fuktighetskravet for integrerte kretser under tilsvarende MSL, for tiden er det to hovedanbefalinger i standarden, som er ><5%RH og ><10%RH lagring i et avfuktende tørt oppbevaringsskap, eller tørrboks." eksponeringstiden ikke overstiger 72 timer, den kan lagres under spesifisert luftfuktighet (som under 10 % RF eller under 5 % RF) 5 ganger eller 10 ganger lenger i et PCB-lagringsskap, gulvets levetid kan gjenvinnes. â
Vanlig oppbevaring |
Reflow-prosess |
||
|
|
|
|
Fuktighet i omgivelsene trenger inn i pakkene. |
Under oppvarming øker vanndamptrykket, som skiller dysen og harpiksen. |
Vanndampen fortsetter å utvide seg under oppvarming, og blåser opp pakkene. |
Vanndampen bryter pakkene, noe som forårsaker mikrosprekker. |
20%-60%RH-seriens avfuktingshastighet:
(Omgivelsestemperatur 25 grader C, luftfuktighet 60 % RF)
Forskjellen mellom elektronisk tørrskap og nitrogenskap:
1. Nitrogenskapet er fylt med nitrogengass for å presse ut oksygenet inne i kabinettet, for å danne et beskyttelsesmiljø for inertgass, på denne måten kan det forhindre at skivene, IC-brikkene og LED-brikkene blir oksidert. Nitrogenskapet avhenger av nitrogenrensing for å møte lav luftfuktighet og antioksidasjonslagring, nitrogenrenheten er foreslått å være >99%, nitrogenskap brukes ofte i mikroelektronikk, halvlederindustri. Det elektroniske tørrskapet er et automatisk tørrskap, et avfuktende tørt oppbevaringsskap, som kan absorbere fuktighet og utslipp til utsiden, for å danne et lagringsmiljø med lav luftfuktighet, det har fuktighetskontrollevne. 2. Nitrogenskapet bruker inertgassen for å skape et oksygenfritt eller lavoksygenmiljø, produktene som settes inn i nitrogenskapet er i utgangspunktet fuktsikker emballasje, oksidasjon er vanskelig å oppstå. Det elektroniske tørrskapet kan bare kontrollere fuktighet, ingen antioksidasjonsfunksjon, oksygeninnholdet er nesten det samme som omgivelsene t miljø.
Kjennetegn på PCB lagringsskap
Uavhengig modulær design: Dette PCB-lagringsskapet vedtar en patentert modulær design, temperatur- og fuktighetsdisplayet, kontrollsystemet, varmemodulen, tørre moduler kan raskt skiftes ut, vedlikeholdet er enkelt, dette forbedrer vedlikeholdseffektiviteten betydelig.
Miljødesign: Hele PCB-lagringsskapet produserer ikke avfall for å forurense miljøet. Denne modellen er designet for langvarig bruk, hvis hovedstrukturen til maskinkroppen er komplett, ikke-destruktiv, trenger du bare periodisk sjekke og erstatte den defekte modulen, den kan brukes for alltid, dette er den nyeste grønne designen som samsvarer med til miljøvern.
Enkel betjening: Det er ingen kompliserte innstillinger, og personell trenger ikke opplæring, maskinen trenger bare plugg inn, den kan fungere helautomatisk. Det er et effektivt PCB-lagringsskap i industrikvalitet. Det sparer deg ikke bare for personalopplæringskostnader, men forbedrer også produksjonseffektiviteten til fabrikken.
Kalibreringspåminnelse: Driften av sensorer påvirker PCB-lagringsskapets nøyaktighet. For å overholde ISO-forskriften tilbys funksjonen for påminnelse om utløp for kalibrering i denne modellen. Når sensoren går over de forhåndsinnstilte dagene, vil desimaltegnet i kontrolleren blinke for å minne brukeren om at denne funksjonen effektivt sparer arbeidskraft.
For mer informasjon om PCB-lagringsskap, besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake så raskt som mulig, velkommen for mulig samarbeid.
