Tørrskap for elektronisk integrerte brikker

Beskrivelse

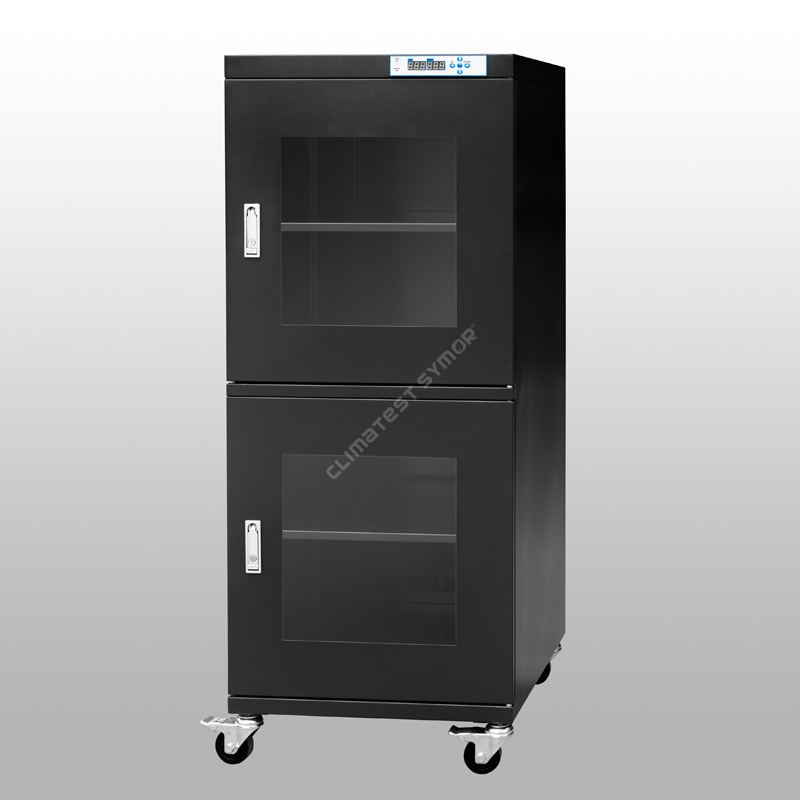

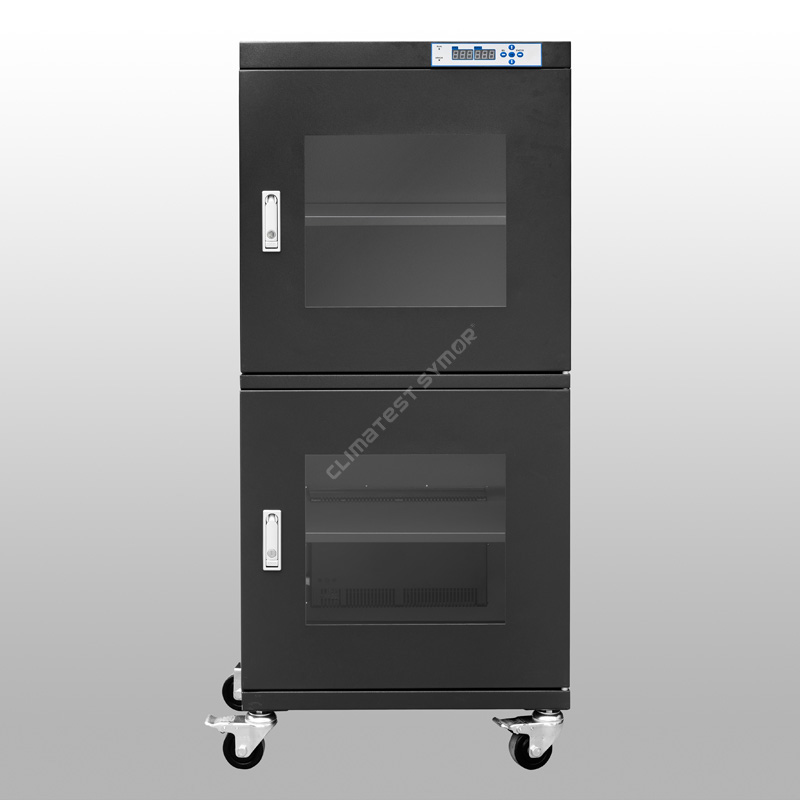

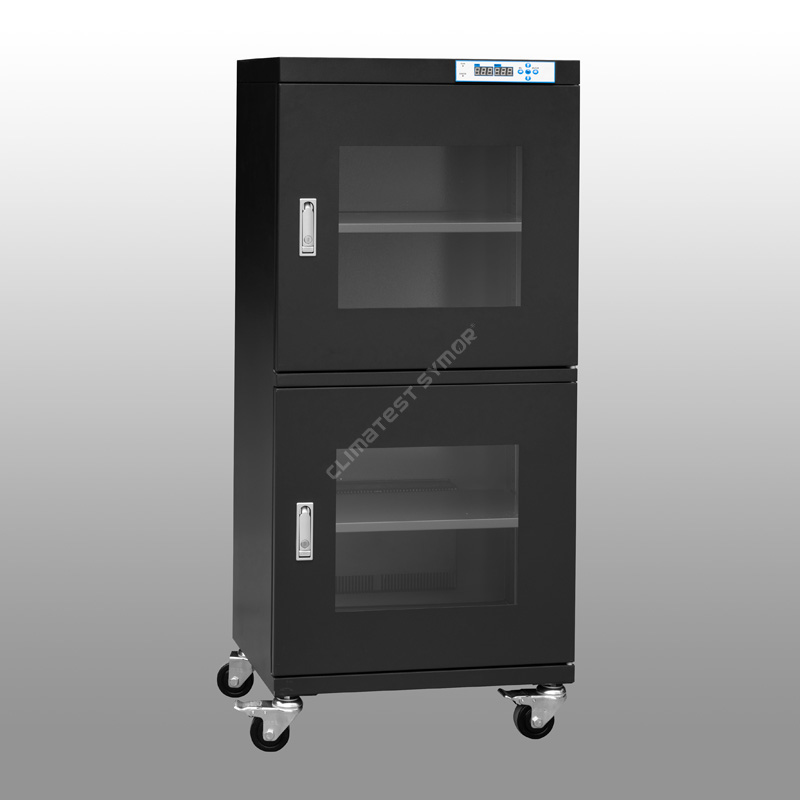

Climatest Symor® Tørrskap for elektronisk integrerte brikker, også kalt oppbevaringsskap med lav luftfuktighet, brukes til langtidslagring av elektroniske komponenter, som SMT-elementer, PCB-kort, SMD-tape, spole og tape, det gir en langsiktig <10%RH-avfukting miljø, følger disse tørre skapene for elektronisk integrerte brikker IPC/JEDEC J-STD-033-standarden.

Tørrskap for elektronisk integrerte brikker spesifikasjon

Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge

Tørrskap for elektronisk integrerte brikker funksjon

· Vedtar Sveits original importert fuktighets- og temperatursensor.

-Dette sikrer høy nøyaktighet i bruk, tørrskapene for elektroniske integrerte brikker har minnefunksjon, ingen grunn til å resette etter strømbrudd.

· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD-maling.

- Forsterket strukturdesign, utmerket bæreevne, overflatebehandling med 18 malingsprosesser, den statiske motstandsverdien møter 10⁶ -10⁸Ω, også med sterk korrosjonsbestandighet.

·3,2 mm høyintensitets herdet glassvindu for bedre observasjon.

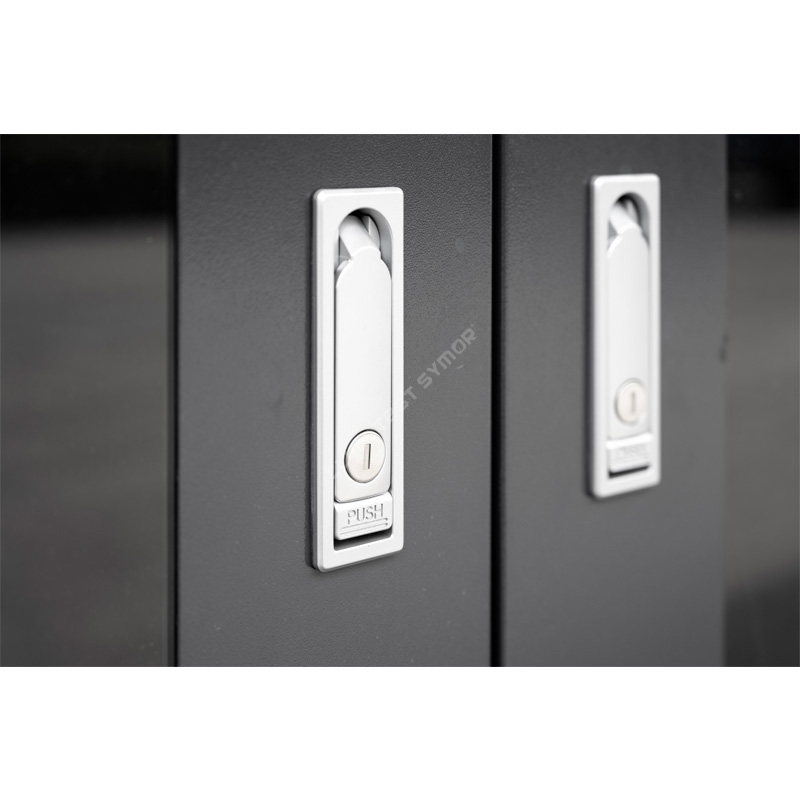

- Flatpress sinklegeringslås, med perfekt lufttetthet og anti-tyverifunksjon, dette tørrskapet for elektronisk integrert sponforsegling er utmerket.

· Med minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

-Tørrskapene for elektroniske integrerte brikker kan automatisk huske den siste innstillingsverdien etter strømmen er slått av, det er ikke nødvendig å stille inn igjen.

·Kraftig tørrenhet med +15 års forventet levetid.

- Tørrskapene for elektroniske integrerte brikker tar i bruk 4A molekylsikt tørr enhet, den mest avanserte teknikken, den kan regenereres automatisk, uten behov for utskifting.

·Universelle hjul installert i bunnen, ESD-sikre.

- Forsterkede PU-hjul er installert i bunnen av tørrskap for elektronisk integrerte brikker, to foran med bremser for enkel flytting og stopp.

Hva er Climatest Symor® tørrskap for elektronisk integrerte brikker, elektroniske fuktsikre skap?

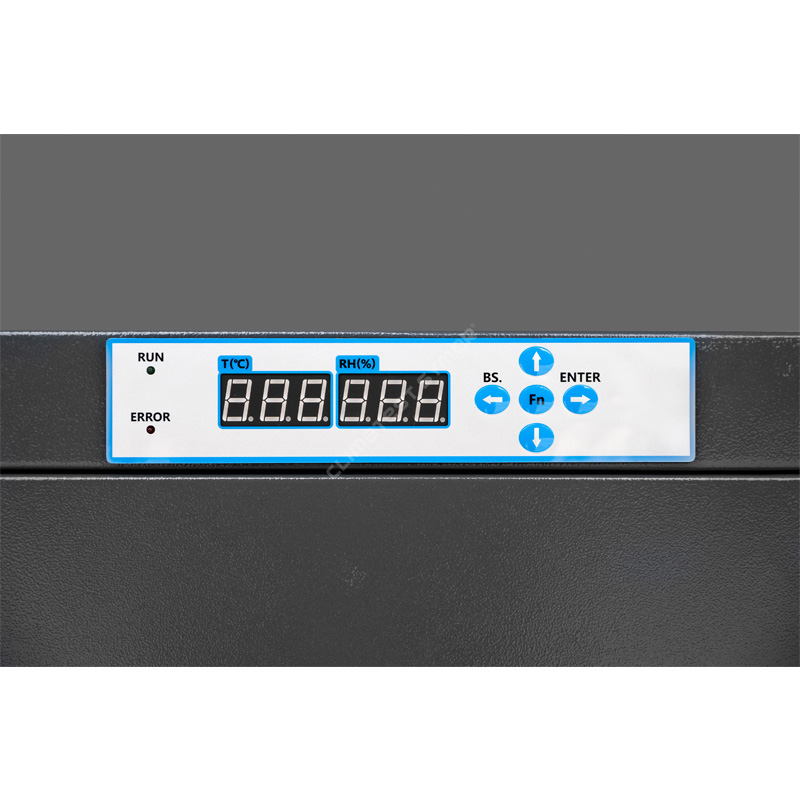

Climatest Symor® tørrskap for elektronisk integrerte brikker, er et kabinett med elektronisk fuktighetskontroll som automatisk opprettholder en stabil relativ fuktighetsverdi (RH), tørrskapene for elektroniske integrerte brikker kommer i forskjellige størrelser og former, det kan holde <10%RH lav fuktighetsmiljø pålitelig, med nøyaktig RH-kontroll, bare koble til strømforsyningen din, og still inn RH-verdien på LED-kontrolleren, det vil automatisk fungere.

Hvordan påvirker tørre skap for elektronisk integrerte brikker SMT-produksjonen?

MSL-komponenter, som IC, BGA, PCB, er svært følsomme for fuktighet, disse komponentene har strenge krav til lagringsmiljøet, i motsetning til de sivile fuktsikre tørre boksene, kan tørre skap for elektronisk integrerte brikker nå en svært lav fuktighetsverdi, avfuktings- og gjenopprettingshastigheten er superrask, hele skapene er ESD-sikre.
Under reflow-prosessen trenger sporfuktighet inn i IC-pakkene, fuktighetstrykket stiger på grunn av oppvarming, den absorberte fuktigheten ekspanderer raskt innvendig, dette resulterer i usynlige skader, som ledningsfeil, popcorn og mikrosprekker, til og med sprekker til overflaten, disse defekter er ikke lett å se på et tidlig stadium, men disse usynlige, potensielle problemene kommer inn i markedet, deretter kommer fakultetsprodukter tilbake og klager følger.

tørre skap for elektronisk integrerte brikker kan opprettholde <10 % RF, som effektivt eliminerer risikoen for feil som følge av feil lagring under monteringsprosessen. IPC/JEDEC J-STD-033-standarden spesifiserer standarden for håndtering, pakking, frakt og bruk av fuktighet /Reflow Sensitive Surface Mount Devices.â, det krever lagring med lav luftfuktighet for fuktighetssensitive komponenter.

Hvorfor trenger du et tørrskap for elektronisk integrerte brikker for å lagre SMD?

MSD-enheter er generelt integrerte kretser, sammensatt av forskjellige komponenter, disse komponentene er satt sammen gjennom pasta, dette forårsaker uunngåelig hull mellom komponentene, hullene er hovedfaktoren for MSD-fuktighet, fuktighet vil trenge inn og gradvis inn i SMD, når penetrasjonen når en viss grad, SMD blir fuktig og mislyktes.
MSD lavfuktighetslagring, tar sikte på å kontrollere SMD-verkstedets levetid, tørre skap for elektroniske integrerte brikker gir en effektiv lagringsløsning, tørrskapene for elektronisk integrerte brikker ytelse bestemmer SMD-lagringseffekten, et profesjonelt tørrskap for elektronisk integrerte brikker skal oppnå lav fuktighet, antistatiske og raske avfuktende funksjoner.
SMD-nivå bestemmer nødvendig fuktighetsnivå. I gjeldende SMD-nivå er den vanlige lagringsfuktigheten 20 %, 10 % og 5 % RF.
Climatest Symor® tørre skap for elektronisk integrerte brikker vedta Sveits importert temp. & RH sensor, feilen er +/-2%RH, med høy presisjon og høy stabilitet, fuktighet er justerbar, lufttetthet er utmerket.

Påføring av tørrskap for elektronisk integrerte brikker

tørre skap for elektroniske integrerte brikker er avgjørende i produksjonsindustrien for elektronisk/halvledere, det er den OPTIMALE lagringsløsningen for:
â» PCB-montering, IC-brikker, LED, SMD, SMT, tape og spoler, trykte ledningskort (PWB), polymidfilm, matere.
â» Kondensatorer, keramiske deler, kontakter, brytere, sveisestang.
â» MSL-komponenter som er delvis montert.
â» Fuktighetsabsorberende materialer, som epoksy, harpiks, lim.

Dessuten har renrom svært strenge hygienekrav, standardmodellene stemmer ikke overens, Climatest Symor® leverer også rustfritt stål (SS) tørrskap og rustfritt stål (SS) nitrogenskap, begge er tilpasset etter kundenes spesifikke krav.

<10% RH Series avfuktingshastighet:

Åpne døren i 30 sekunder og deretter lukket, luftfuktigheten vil gjenopprette seg til <10 % RF innen 30 minutter, se kurven nedenfor: (Omgivelsestemperatur 25 grader C, fuktighet 60 % RF)

HVA ER DE VANLIGE METODENE FOR OPPBEVARING AV ELEKTRONISKE KOMPONENTER?

1. Fuktsperreposer
âMetode: De fuktighetssensitive komponentene er pakket i forseglede fuktsperreposer, med tørkemidler og fuktighetsindikatorbil (HIC) inni, brukere identifiserer omgivelsesfuktigheten i de forseglede pakkene ved å sjekke fargeendringen til prikkene på bilen.
âUdel: Fuktsperreposer + fuktighetsindikatorbiler + tørkemidler + manuelt arbeid = forbruksvarer, lekkasjerisiko, høye kostnader.

2.Nitrogenskap
âMetode: De fuktighetssensitive komponentene lagres i nitrogenrenseskap eller trykkluft for å møte lagring med lav luftfuktighet.
âUdel: Nitrogenfylling = kontinuerlig N2-forbruk, høy kostnad.

3. Lagringsskap med lav luftfuktighet
âMetode: De fuktighetsfølsomme komponentene plasseres i et oppbevaringsskap med lav luftfuktighet, bare plugg inn, maskinen vil automatisk fungere og nå svært lav luftfuktighet.
â Fordeler: Ingen forbruksvarer, ingen manuelt arbeid, ingen nitrogenforbruk, miljø, bare litt strøm som trengs.
Sammenlignet ovenfor gir tørre skap for elektronisk integrerte brikker deg høyere effektivitet og lavere kostnader, det er det mest kostnadseffektive alternativet i det lange løp.

Vi leverer tørre skap for elektroniske integrerte chipsløsninger til følgende bransjer:

Fordeler med tørrskap for elektronisk integrerte brikker

Hva er forskjellen mellom tørrskap for elektronisk integrerte brikker og nitrogenskap?

1. Arbeidsprinsipp
Lagringsskap med lav luftfuktighet bruker fysisk fuktighetsabsorberende, kjernedelen er en tørr enhet, den tørre enheten justerer automatisk de fuktighetsabsorberende og utmattende sirkulasjonsprosessene, det er forskjellige RH-områder for ditt valg, for eksempel 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det avhenger av dine spesifikke krav.
Nitrogenskap bruker N2-gassrensing, N2-gassen som er fylt inn skyver inneluften utenfor, deretter senkes RH til innstillingsverdien, det er en N2-strømningsmåler, magnetventil og N2-modul utstyrt på nitrogenskapet for kontrollformål, Fuktigheten er 1-60% RH justerbar, men den trenger kontinuerlig N2-tilførsel, kostnadene er høye.

2.Avfuktingshastighet
Avfuktingshastigheten for nitrogenskapene er raskere enn tørrskapene for elektronisk integrerte brikker, når N2 suser inn i kabinettet, kan den indre RF nå 1% RF i løpet av få minutter, men det elektroniske tørre skapet må oppleve RF-absorberende og utmattende prosesser , er det tregere, normalt innen 10-30 minutter, avhengig av spesifikt RF-område.

3. Søknad
Hvis produktene bare er fuktfølsomme, er tørre skap for elektronisk integrerte brikker det beste valget, hvis produktene er både fuktfølsomme og oksygenfølsomme, som kobber, krystall, sølv, så er N2-skap bedre.

For mer informasjon om tørre skap for elektronisk integrerte brikker, vennligst besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake så raskt som mulig, velkommen for mulig samarbeid.
