Climatest Symor® leverer tørre skap for SMT-komponenter, den banebrytende produksjonsprosessen, sammen med den patenterte avfuktingsteknologien, hjelper oss å vinne mange kunder over hele verden, Climatest Symor® leverer avanserte tørre skap for SMT-komponenter med konkurransedyktig pris, hvert tørrskap for SMT-komponenter leveres med to års garanti.
Modell: TDC718F
Kapasitet: 718L
Luftfuktighet:<10%RH Automatic
Restitusjonstid: Maks. 30 min etter åpen dør 30 sekunder og deretter lukket. (Omgivelsestemperatur 25â 60 % RF)
Hyller: 5 stk
Farge: Mørkeblå, ESD-sikker
Innvendig mål: B596*D682*H1723 MM
Utvendig mål: B598*D710*H1910 MM
Beskrivelse
Climatest Symor® tørre skap for SMT-komponenter, også kalt lavfuktighetslagringsskap, er egnet for oppbevaring av SMT-elementer, PCB-kort, IC-pakker, SMD-tape, spole & tape, optiske linser, Tørrskap for SMT-komponent gir en langsiktig <10 % RH avfuktende miljø, disse tørre skapene for SMT-komponenter følger IPC/JEDEC J-STD-033-standarden.
Tørrskap for SMT-komponentspesifikasjon
Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge
Modell |
Kapasitet |
Innvendig dimensjon (B×D×H,mm) |
Utvendig dimensjon (B×D×H,mm) |
Gjennomsnittlig effekt (W) |
Bruttovekt (KG) |
Maks. Last/hylle (KG) |
TDC98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDC160 |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC160F |
160L |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
TDC240 |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC240F |
240L |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
TDC320 |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC320F |
320L |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
TDC435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDC540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDC718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDC870 |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC870F |
870L |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
TDC1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
TDC1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
Tørrskap for SMT-komponenter
· Vedtar Sveits original importert fuktighets- og temperatursensor.
-Dette sikrer høy nøyaktighet i bruk, tørrskapene for SMT-komponenter har minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.
· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD-maling.
- Forsterket strukturdesign, utmerket bæreevne, overflatebehandling med 18 malingsprosesser, den statiske motstandsverdien møter 106 -108Ω, også med sterk korrosjonsbestandighet.
·3,2 mm høyintensitets herdet glassvindu for bedre observasjon.

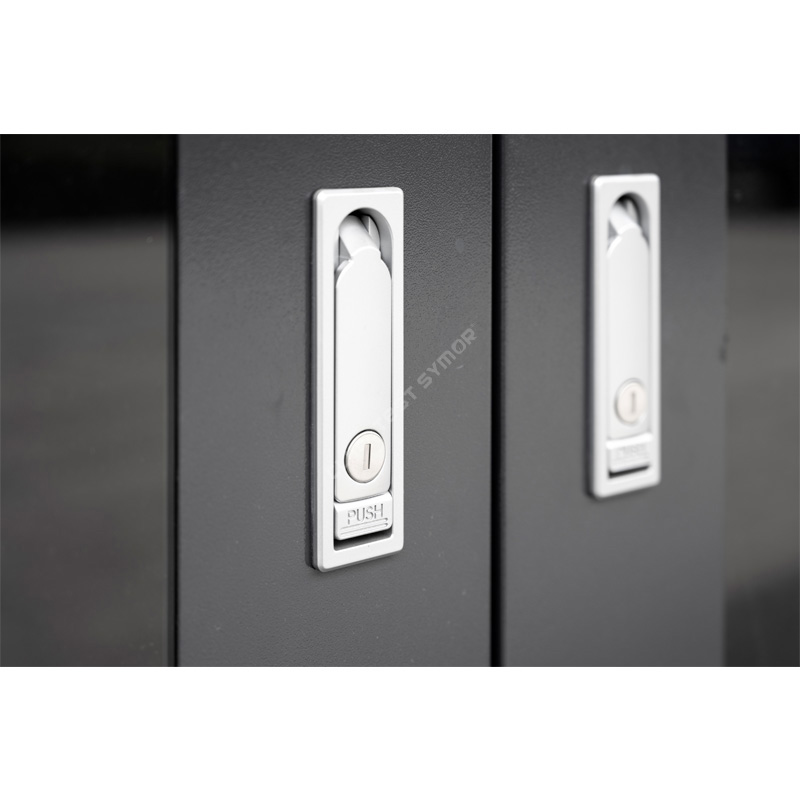

- Flatpress sinklegeringslås, med perfekt lufttetthet og anti-tyverifunksjon, disse tørre skapene for SMT-komponenters tetningsytelse er utmerket.
· Med minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.
-Tørrskapene for SMT-komponenter kan automatisk huske den siste innstillingsverdien etter strømmen er slått av, det er ikke nødvendig å stille inn igjen.
·Kraftig tørrenhet med +15 års forventet levetid.
- Tørrskapene for SMT-komponenter tar i bruk 4A molekylsikt tørr enhet, den mest avanserte teknikken, den kan regenereres automatisk, ingen behov for utskifting.
·Universelle hjul installert i bunnen, ESD-sikre.
- Forsterkede PU-hjul er installert i bunnen av tørrskap for SMT-komponenter, to foran med bremser for enkel flytting og stopp.
Hva er Climatest Symor® tørrskap for SMT-komponenter, tørkeskap tørrskap?

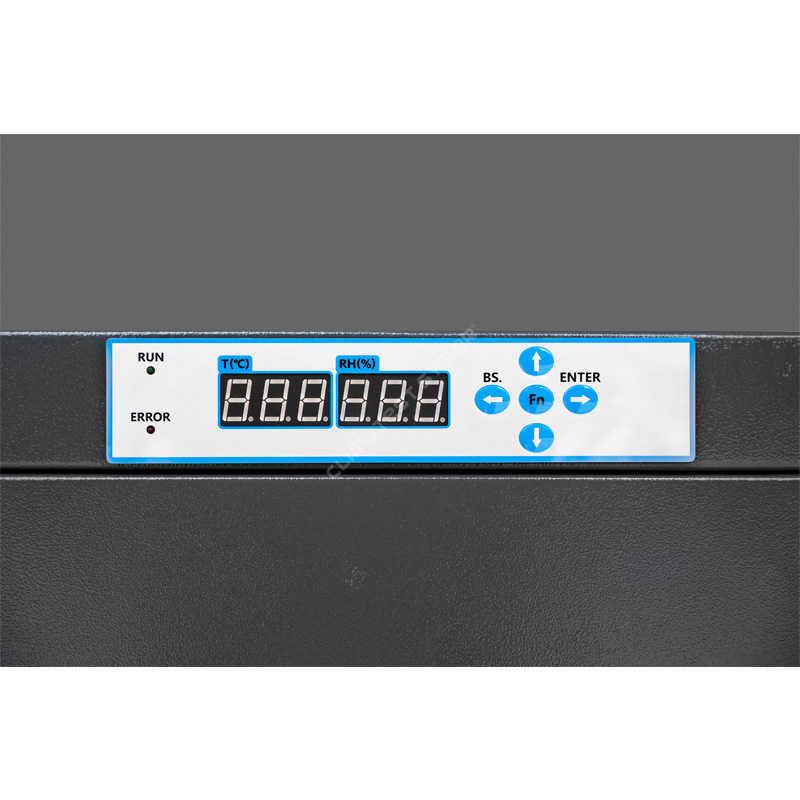

Climatest Symor® tørre skap for SMT-komponenter, er et kabinett med elektronisk fuktighetskontroll som automatisk opprettholder en stabil relativ fuktighetsverdi (RH), tørrskapene for SMT-komponenter kommer i forskjellige størrelser og former, det kan holde <10%RH lav fuktighetsmiljø pålitelig, med nøyaktig RH-kontroll, bare koble til strømforsyningen din, og sett RH-verdien på LED-kontrolleren, vil den automatisk fungere.
Hvordan påvirker tørre skap for SMT-komponenter SMT-produksjonen?
MSL-komponenter, som IC, BGA, PCB, er svært følsomme for fuktighet, disse komponentene har strenge krav til lagringsmiljøet, i motsetning til de sivile fuktsikre tørre boksene, kan tørre skap for SMT-komponenter nå en svært lav fuktighetsverdi, hastigheten på avfukting og gjenoppretting er superrask, hele skapene er ESD-sikre.
Under reflow-prosessen trenger sporfuktighet inn i IC-pakkene, fuktighetstrykket stiger på grunn av oppvarming, den absorberte fuktigheten ekspanderer raskt innvendig, dette resulterer i usynlige skader, som ledningsfeil, popcorn og mikrosprekker, til og med sprekker til overflaten, disse Det er ikke lett å se defekter på et tidlig stadium, men disse usynlige, potensielle problemene kommer inn i markedet, deretter kommer fakultetsprodukter tilbake og klager følger.
Vanlig oppbevaring |
Reflow-prosess |
||
|
|
|
|
Fuktighet i omgivelsene trenger inn i pakkene. |
Under oppvarming øker vanndamptrykket, som skiller dysen og harpiksen. |
Vanndampen fortsetter å utvide seg under oppvarming, og blåser opp pakkene. |
Vanndampen bryter pakkene, noe som forårsaker mikrosprekker. |
tørre skap for SMT-komponenter kan opprettholde <10 % RH, som effektivt eliminerer risikoen for feil som følge av feil lagring under monteringsprosessen. IPC/JEDEC J-STD-033-standarden spesifiserer standarden for håndtering, pakking, frakt og bruk av fuktighet/ Reflow Sensitive Surface Mount Devices.â, det krever lagring med lav luftfuktighet for fuktighetssensitive komponenter.
Hvorfor trenger du et tørrskap for SMT-komponenter for å lagre SMD?
MSD-enheter er generelt integrerte kretser, sammensatt av forskjellige komponenter, disse komponentene er satt sammen gjennom pasta, dette forårsaker uunngåelig hull mellom komponentene, hullene er hovedfaktoren for MSD-fuktighet, fuktighet vil trenge inn og gradvis inn i SMD, når penetrasjonen når en viss grad, SMD blir fuktig og mislyktes.
MSD lavfuktighetslagring, tar sikte på å kontrollere SMD-verkstedets levetid, tørre skap for SMT-komponenter gir en effektiv lagringsløsning, tørrskapene for SMT-komponenters ytelse bestemmer SMD-lagringseffekten, et profesjonelt tørrskap for SMT-komponenter skal oppnå lav luftfuktighet, antistatisk og raske avfuktingsfunksjoner.
SMD-nivå bestemmer nødvendig fuktighetsnivå. I gjeldende SMD-nivå er den vanlige lagringsfuktigheten 20 %, 10 % og 5 % RF.
Climatest Symor® tørre skap for SMT-komponenter adopterer Sveits importert temp. & RH sensor, feilen er +/-2%RH, med høy presisjon og høy stabilitet, fuktighet er justerbar, lufttetthet er utmerket.
Påføring av tørrskap for SMT-komponenter
tørre skap for SMT-komponenter er avgjørende i produksjonsindustrien for elektronisk/halvledere, det er den OPTIMALE lagringsløsningen for:
â» PCB-montering, IC-brikker, LED, SMD, SMT, tape og spoler, trykte ledningskort (PWB), polymidfilm, matere.
â» Kondensatorer, keramiske deler, kontakter, brytere, sveisestang.
â» MSL-komponenter som er delvis montert.
â» Fuktighetsabsorberende materialer, som epoksy, harpiks, lim.
Dessuten har renrom svært strenge hygienekrav, standardmodellene stemmer ikke overens, Climatest Symor® leverer også rustfritt stål (SS) tørrskap og rustfritt stål (SS) nitrogenskap, begge er tilpasset etter kundenes spesifikke krav.
<10% RH Series avfuktingshastighet:
Åpne døren i 30 sekunder og deretter lukket, luftfuktigheten vil gjenopprette seg til <10 % RF innen 30 minutter, se kurven nedenfor: (Omgivelsestemperatur 25 grader C, fuktighet 60 % RF)
HVA ER DE VANLIGE METODENE FOR OPPBEVARING AV ELEKTRONISKE KOMPONENTER?
1. Fuktsperreposer
âMetode: De fuktighetssensitive komponentene er pakket i forseglede fuktsperreposer, med tørkemidler og fuktighetsindikatorbil (HIC) inni, brukere identifiserer omgivelsesfuktigheten i de forseglede pakkene ved å sjekke fargeendringen til prikkene på bilen.
âUdel: Fuktsperreposer + fuktighetsindikatorbiler + tørkemidler + manuelt arbeid = forbruksvarer, lekkasjerisiko, høye kostnader.
2.Nitrogenskap
âMetode: De fuktighetssensitive komponentene lagres i nitrogenrenseskap eller trykkluft for å møte lagring med lav luftfuktighet.
âUdel: Nitrogenfylling = kontinuerlig N2-forbruk, høy kostnad.
3. Lagringsskap med lav luftfuktighet
âMetode: De fuktighetsfølsomme komponentene plasseres i et oppbevaringsskap med lav luftfuktighet, bare plugg inn, maskinen vil automatisk fungere og nå svært lav luftfuktighet.
â Fordeler: Ingen forbruksvarer, ingen manuelt arbeid, ingen nitrogenforbruk, miljø, bare litt strøm som trengs.
Fra sammenligningen ovenfor gir tørre skap for SMT-komponenter deg høyere effektivitet og lavere kostnader, det er det mest kostnadseffektive alternativet i det lange løp.
Vi leverer tørre skap for SMT-komponentløsninger til følgende bransjer:
Elektronisk produksjon
Halvleder
Farmasøytisk
Laboratorium
Luftfart
Militær
Fordeler med tørrskap for SMT-komponenter
Hva er forskjellen mellom tørre skap for SMT-komponenter og nitrogenskap?
1. Arbeidsprinsipp
Lagringsskap med lav luftfuktighet bruker fysisk fuktighetsabsorberende, kjernedelen er en tørr enhet, den tørre enheten justerer automatisk de fuktighetsabsorberende og utmattende sirkulasjonsprosessene, det er forskjellige RH-områder for ditt valg, for eksempel 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det avhenger av dine spesifikke krav.
Nitrogenskap bruker N2-gassrensing, N2-gassen som er fylt inn skyver inneluften utenfor, deretter senkes RH til innstillingsverdien, det er en N2-strømningsmåler, magnetventil og N2-modul utstyrt på nitrogenskapet for kontrollformål, Fuktigheten er 1-60% RH justerbar, men den trenger kontinuerlig N2-tilførsel, kostnaden er høy.
2.Avfuktingshastighet
Avfuktingshastigheten for nitrogenskapene er raskere enn tørrskapene for SMT-komponenter, når N2 strømmer inn i skapet, kan den indre RF nå 1% RF i løpet av få minutter, men det elektroniske tørre skapet må oppleve RF-absorberende og utmattende prosesser, den er tregere, normalt innen 10-30 minutter, avhengig av spesifikt RH-område.
3. Søknad
x
For mer informasjon om tørre skap for SMT-komponenter, vennligst besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake på raskeste tidspunkt, velkommen for mulig samarbeid.
