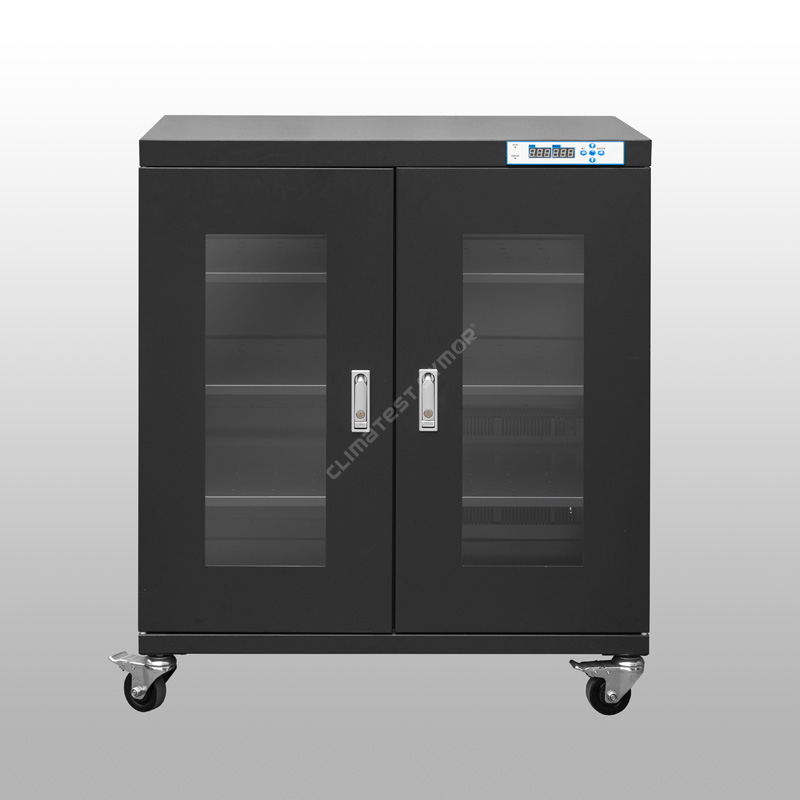

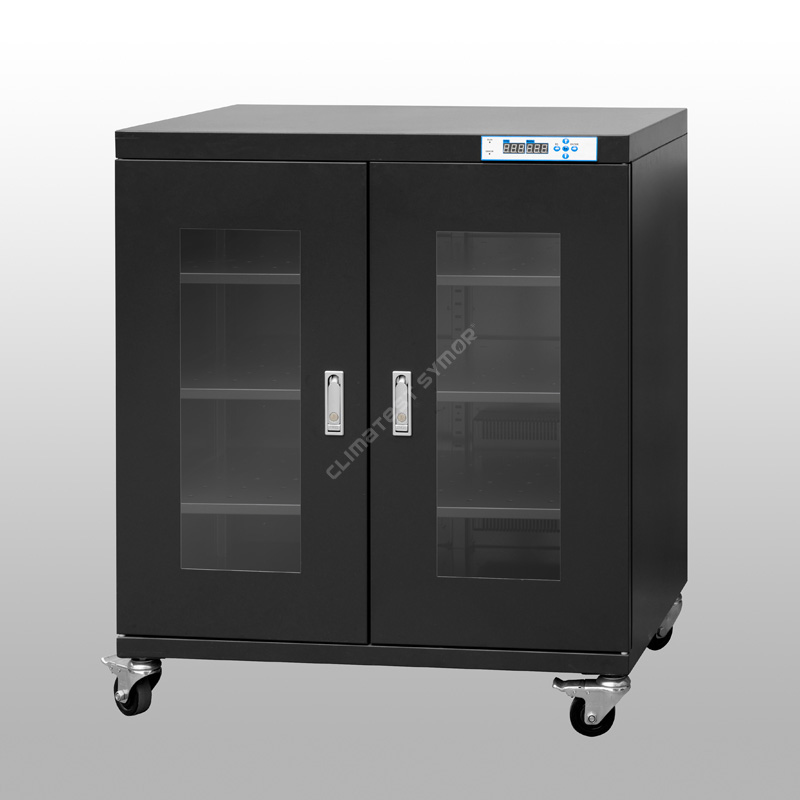

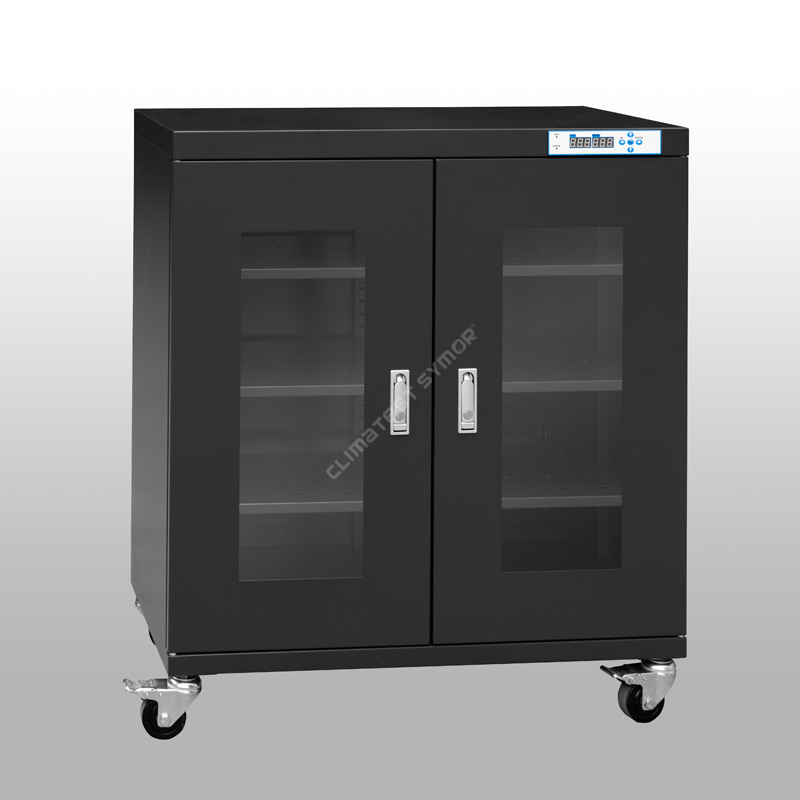

SMD fuktighetskontrollskap

Beskrivelse

Climatest Symor® SMD fuktighetskontrollskap beskytter dine elektroniske komponenter fra sprekker og ikke-effektiv sveising i SMT produksjonslinje, det gir et langsiktig <10%RH avfuktende miljø, som effektivt forlenger levetiden og gulvlevetiden til PCB-kortet og IC-brikkene, disse SMD fuktighetskontrollskapene følger IPC/JEDEC J-STD-033-standarden.

Spesifikasjon

Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge

Trekk

· Vedtar Sveits original importert fuktighets- og temperatursensor.

-Dette sikrer høy nøyaktighet i bruk, SMD-fuktighetskontrollskapet har minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD-maling.

- Forsterket strukturdesign, utmerket bæreevne, overflatebehandling med 18 malingsprosesser, den statiske motstandsverdien møter 10⁶ -10⁸Ω, også med sterk korrosjonsbestandighet.

·3,2 mm høyintensitets herdet glassvindu for bedre observasjon.

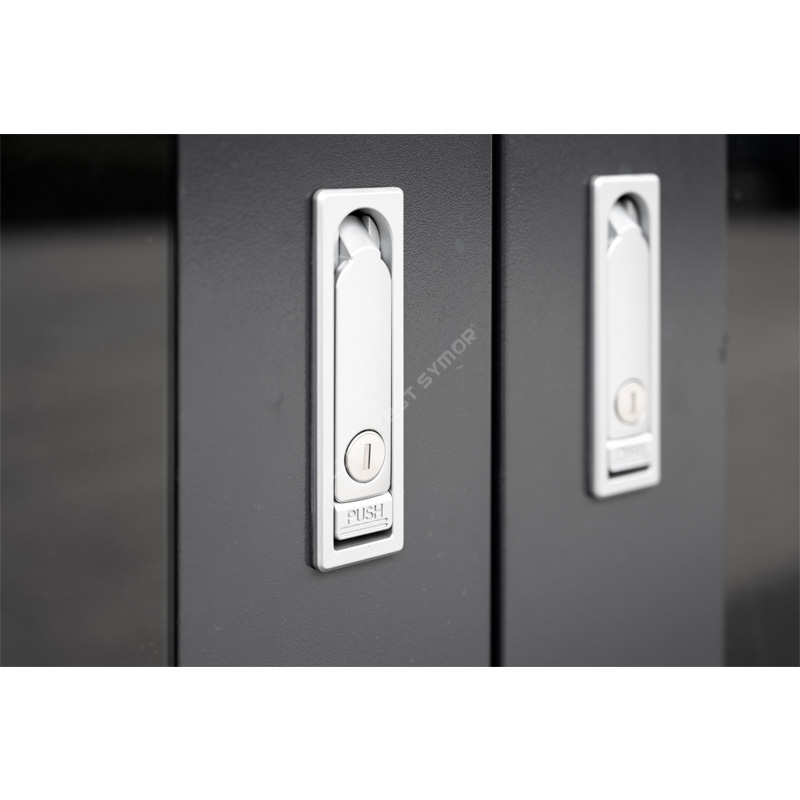

- Flatpress sinklegeringslås, med perfekt lufttetthet og anti-tyverifunksjon, denne SMD-fuktighetskontrollkabinettets tetningsytelse er utmerket.

· Med minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

-SMD-fuktighetskontrollskapet kan automatisk huske den siste innstillingsverdien etter strømmen er slått av, det er ikke nødvendig å stille inn igjen.

·Kraftig tørrenhet med +15 års forventet levetid.

- SMD fuktighetskontrollskapet tar i bruk 4A molekylsikt tørr enhet, den mest avanserte teknikken, den kan regenereres automatisk, ingen behov for utskifting.

·Universelle hjul installert i bunnen, ESD-sikre.

- Forsterkede PU-hjul er installert i bunnen av SMD fuktighetskontrollskap, to foran med bremser for enkel flytting og stopp.

Hva er Climatest Symor® SMD fuktighetskontrollskap, tørroppbevaringsskap, SMT tørrskap?

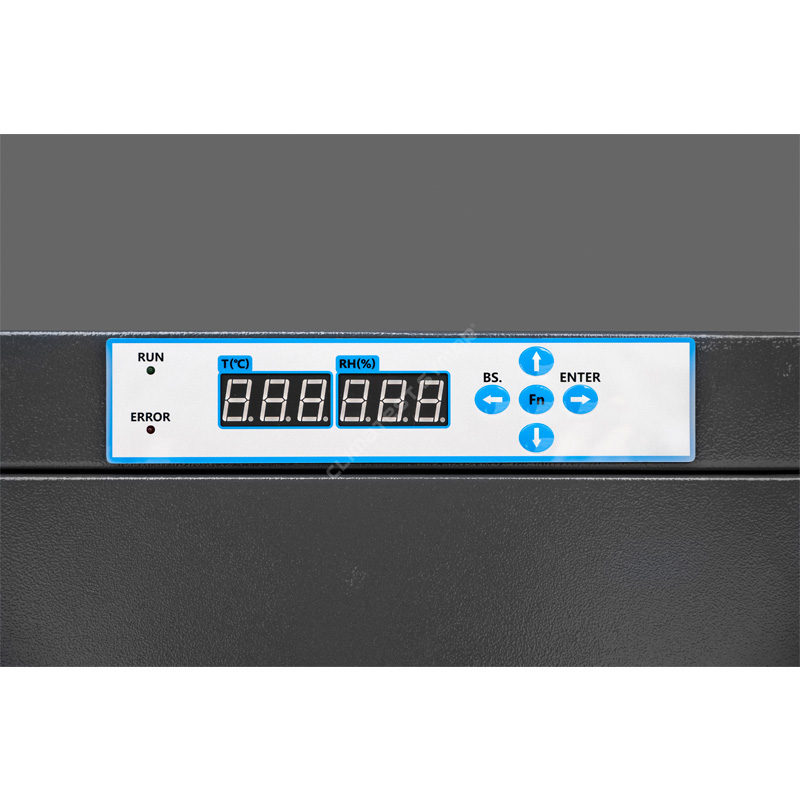

Climatest Symor® SMD fuktighetskontrollskap, er et kabinett med elektronisk fuktighetskontroll som automatisk opprettholder en stabil relativ fuktighetsverdi (RH), SMD fuktighetskontrollskap kommer i forskjellige størrelser og former, det kan holde <10%RH lav luftfuktighetsmiljø pålitelig, med nøyaktig RH-kontroll, bare koble til strømforsyningen din, og still inn RH-verdi på LED-kontrolleren, den vil automatisk fungere.

Hvordan påvirker SMD fuktighetskontrollskap SMT-produksjonen?

MSL-komponenter, som IC, BGA, PCB, er svært følsomme for fuktighet, disse komponentene har strenge krav til lagringsmiljøet, i motsetning til de sivile fuktsikre tørre boksene, kan SMD-fuktighetskontrollskapet nå en svært lav fuktighetsverdi, den avfuktende og gjenopprettingshastigheten er superrask, hele skapene er ESD-sikre.
Under reflow-prosessen trenger sporfuktighet inn i IC-pakkene, fuktighetstrykket stiger på grunn av oppvarming, den absorberte fuktigheten ekspanderer raskt innvendig, dette resulterer i usynlige skader, som ledningsfeil, popcorn og mikrosprekker, til og med sprekker til overflaten, disse Det er ikke lett å se defekter på et tidlig stadium, men disse usynlige, potensielle problemene kommer inn i markedet, deretter kommer fakultetsprodukter tilbake og klager følger.

SMD fuktighetskontrollskap kan opprettholde <10 % RF, som effektivt eliminerer risikoen for feil som følge av feil lagring under monteringsprosessen. IPC/JEDEC J-STD-033-standarden spesifiserer standarden for håndtering, pakking, frakt og bruk av fuktighet/reflow Sensitive Surface Mount Devices.â, det krever lagring med lav luftfuktighet for fuktighetssensitive komponenter.

Hvorfor trenger du et SMD fuktighetskontrollskap for å lagre SMD?

MSD-enheter er generelt integrerte kretser, sammensatt av forskjellige komponenter, disse komponentene er satt sammen gjennom pasta, dette forårsaker uunngåelig hull mellom komponentene, hullene er hovedfaktoren for MSD-fuktighet, fuktighet vil trenge inn og gradvis inn i SMD, når penetrasjonen når en viss grad, SMD blir fuktig og mislyktes.
MSD lavfuktighetslagring, tar sikte på å kontrollere SMD-verkstedets levetid, SMD fuktighetskontrollskap gir en effektiv lagringsløsning, SMD fuktighetskontrollskapsytelsen bestemmer SMD-lagringseffekten, et profesjonelt SMD fuktighetskontrollskap skal oppnå lav fuktighet, antistatisk og rask avfukting funksjoner.
SMD-nivå bestemmer nødvendig fuktighetsnivå. I gjeldende SMD-nivå er den vanlige lagringsfuktigheten 20 %, 10 % og 5 % RF.
Climatest Symor® SMD fuktighetskontrollskap vedta Sveits importert temp. & RH sensor, feilen er +/-2%RH, med høy presisjon og høy stabilitet, fuktighet er justerbar, lufttetthet er utmerket.

Påføring av SMD fuktighetskontrollskap

SMD fuktighetskontrollskap er avgjørende i produksjonsindustrien for elektronisk/halvleder, det er den OPTIMALE lagringsløsningen for:
â» PCB-montering, IC-brikker, LED, SMD, SMT, tape og spoler, trykte ledningskort (PWB), polymidfilm, matere.
â» Kondensatorer, keramiske deler, kontakter, brytere, sveisestang.
â» MSL-komponenter som er delvis montert.
â» Fuktighetsabsorberende materialer, som epoksy, harpiks, lim.

Dessuten har renrom svært strenge hygienekrav, standardmodellene stemmer ikke overens, Climatest Symor® leverer også rustfritt stål (SS) tørrskap og rustfritt stål (SS) nitrogenskap, begge er tilpasset etter kundenes spesifikke krav.

<10% RH Series avfuktingshastighet:

Åpne døren i 30 sekunder og deretter lukket, luftfuktigheten vil gjenopprette seg til <10 % RF innen 30 minutter, se kurven nedenfor: (Omgivelsestemperatur 25 grader C, fuktighet 60 % RF)

HVA ER DE VANLIGE METODENE FOR OPPBEVARING AV ELEKTRONISKE KOMPONENTER?

1. Fuktsperreposer
âMetode: De fuktighetssensitive komponentene er pakket i forseglede fuktsperreposer, med tørkemidler og fuktighetsindikatorbil (HIC) inni, brukere identifiserer omgivelsesfuktigheten i de forseglede pakkene ved å sjekke fargeendringen til prikkene på bilen.
âUdel: Fuktsperreposer + fuktighetsindikatorbiler + tørkemidler + manuelt arbeid = forbruksvarer, lekkasjerisiko, høye kostnader.

2.Nitrogenskap
âMetode: De fuktighetssensitive komponentene lagres i nitrogenrenseskap eller trykkluft for å møte lagring med lav luftfuktighet.
âUdel: Nitrogenfylling = kontinuerlig N2-forbruk, høy kostnad.

3. Lagringsskap med lav luftfuktighet
âMetode: De fuktighetsfølsomme komponentene plasseres i et oppbevaringsskap med lav luftfuktighet, bare plugg inn, maskinen vil automatisk fungere og nå svært lav luftfuktighet.
â Fordeler: Ingen forbruksvarer, ingen manuelt arbeid, ingen nitrogenforbruk, miljø, bare litt strøm som trengs.
Fra sammenligningen ovenfor gir SMD fuktighetskontrollskap deg høyere effektivitet og lavere kostnader, det er det mest kostnadseffektive alternativet i det lange løp.

Vi leverer SMD fuktighetskontroll skapløsninger til følgende bransjer:

Fordeler med SMD fuktighetskontrollskap

Hva er forskjellen mellom fuktighetskontrollskap og nitrogenskap?

1. Arbeidsprinsipp
Fuktighetskontrollskap bruker fysisk fuktighetsabsorberende, kjernedelen er en tørr enhet, den tørre enheten justerer automatisk de fuktighetsabsorberende og utmattende sirkulasjonsprosessene, det er forskjellige RF-områder for ditt valg, for eksempel 20-60%RH/10-20%RH /<10%RH/<5%RH/<3%RH, det avhenger av dine spesifikke krav.

Fuktighetskontrollskap bruker N2-gassrensing, N2-gassen som er fylt inn skyver inneluften utenfor, deretter senkes RH til innstillingsverdien, det er en N2-strømningsmåler, magnetventil og N2-modul utstyrt på nitrogenskapet for kontrollformål, luftfuktigheten er 1-60% RH justerbar, men den trenger kontinuerlig N2-tilførsel, kostnaden er høy.

2.Avfuktingshastighet
Nitrogenskapenes avfuktingshastighet er raskere enn fuktighetskontrollskapene, når N2 strømmer inn i skapet, kan den indre RF nå 1% RF i løpet av få minutter, men det elektroniske tørre skapet må oppleve RF absorberende og utmattende prosesser, det er langsommere, normalt innen 10-30 minutter, avhengig av spesifikt RF-område.

3. Søknad
Hvis produktene bare er fuktfølsomme, er fuktighetskontrollskap det beste valget, hvis produktene er både fuktfølsomme og oksygenfølsomme, som kobber, krystall, sølv, så er N2-skap bedre.

For mer informasjon om SMD fuktighetskontrollskap, besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake så raskt som mulig, velkommen for mulig samarbeid.
