SMT Auto Dry Cabinets

Beskrivelse

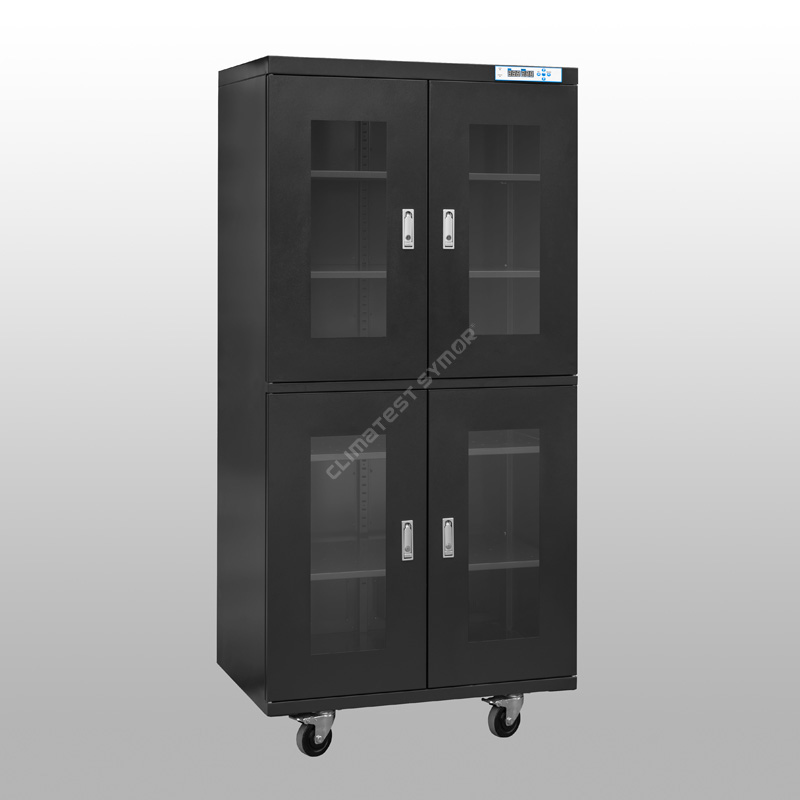

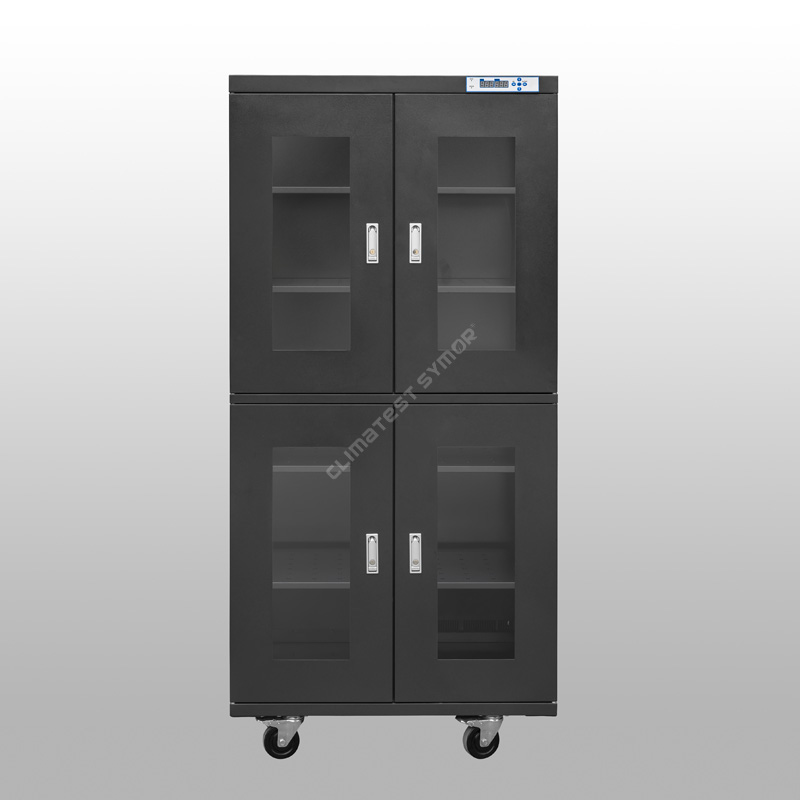

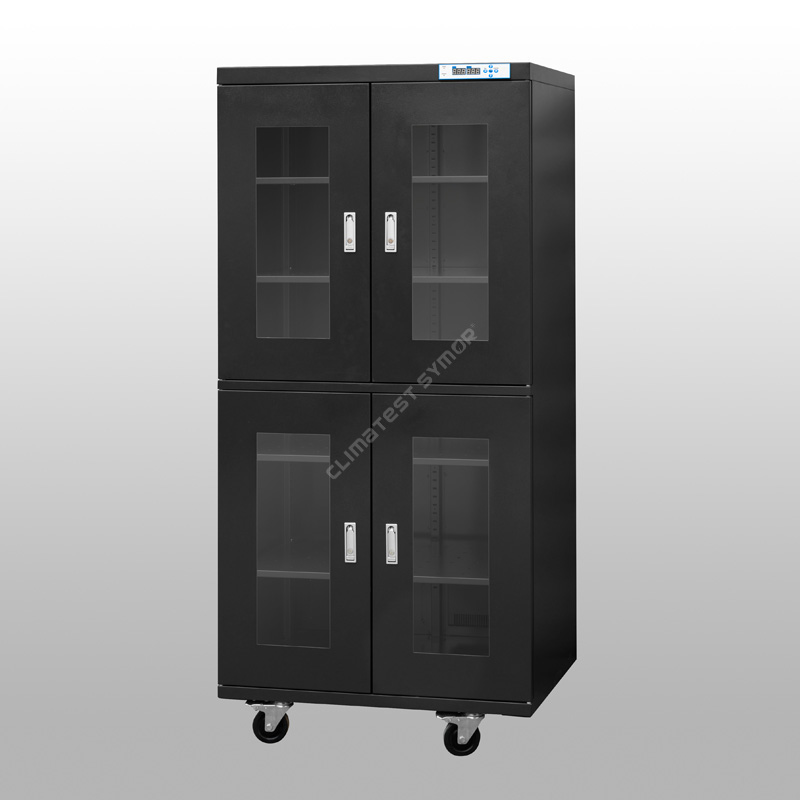

Climatest Symor® SMT auto dry skap, også kalt fuktighetskontrollerte tørke- og lagringsskap, egnet for fuktighetskontroll lagring av SMT-elementer, PCB-kort, IC-pakker, SMD-tape, spole & tape, optiske linser, det gir en langsiktig <10%RH-avfukting miljø, følger disse SMT-autotørrskapene IPC/JEDEC J-STD-033-standarden.

Spesifikasjon

Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge

Trekk

· Vedtar Sveits original importert fuktighets- og temperatursensor.

-Dette sikrer høy nøyaktighet i bruk, SMT-autotørrskapene har minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD-maling.

- Forsterket strukturdesign, utmerket bæreevne, overflatebehandling med 18 malingsprosesser, den statiske motstandsverdien møter 10⁶ -10⁸Ω, også med sterk korrosjonsbestandighet.

·3,2 mm høyintensitets herdet glassvindu for bedre observasjon.

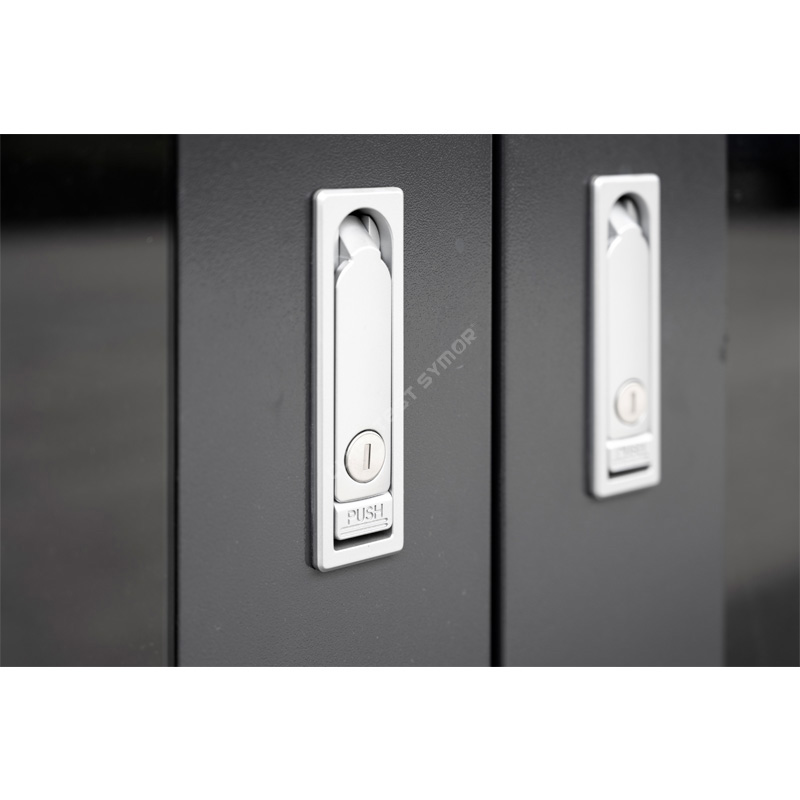

- Flatpresset sinklegeringslås, med perfekt lufttetthet og anti-tyverifunksjon, denne SMT-autotørke tetningsytelsen er utmerket.

· Med minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

- SMT-autotørrskapene kan automatisk huske den siste innstillingsverdien etter strømmen er slått av, det er ikke nødvendig å stille inn igjen.

·Kraftig tørrenhet med +15 års forventet levetid.

- SMT-autotørrskapene tar i bruk 4A molekylsikt tørr enhet, den mest avanserte teknikken, den kan regenereres automatisk, ingen behov for utskifting.

·Universelle hjul installert i bunnen, ESD-sikre.

- Forsterkede PU-hjul er installert i bunnen av SMT auto dry skap, to foran med bremser for enkel flytting og stopp.

Hva er Climatest Symor® SMT auto tørr skap, tørkemiddel fuktighetskontroll tørr skap ?

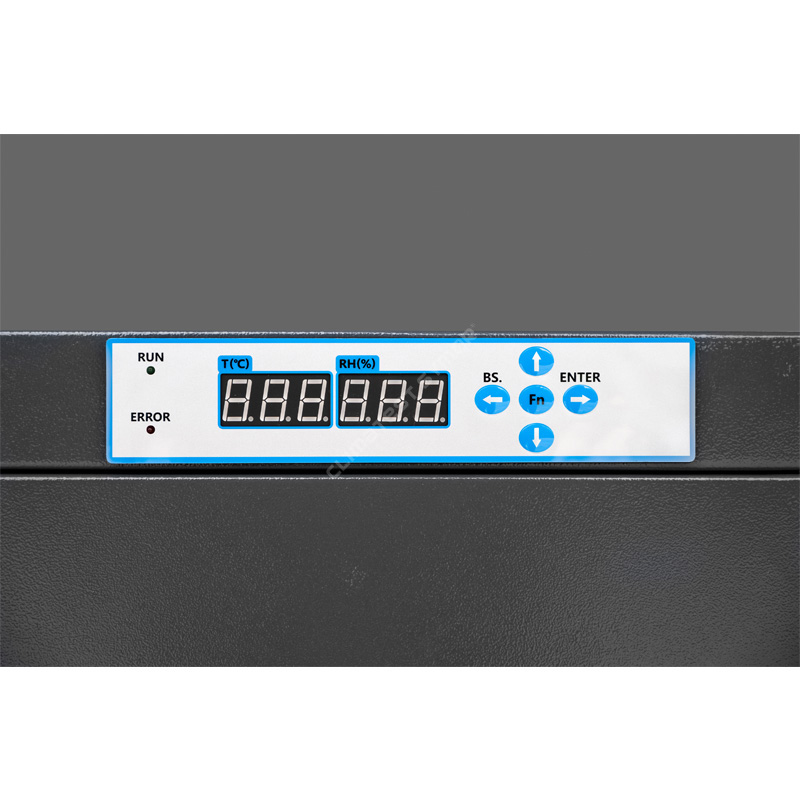

Climatest Symor® SMT auto dry skap, er et kabinett med elektronisk fuktighetskontroll som automatisk opprettholder en stabil relativ fuktighet (RH) verdi, SMT auto dry skap kommer i forskjellige størrelser og former, det kan holde <10%RH lav fuktighetsmiljø pålitelig, med nøyaktig RH-kontroll, bare koble til strømforsyningen din, og still inn RH-verdi på LED-kontrolleren, den vil automatisk fungere.

Hvordan påvirker SMT-autotørre skap SMT-produksjonen?

MSL-komponenter, som IC, BGA, PCB, er svært følsomme for fuktighet, disse komponentene har strenge krav til lagringsmiljøet, i motsetning til de sivile fuktsikre tørre boksene, kan SMT-autotørrskapene nå en svært lav fuktighetsverdi, den avfuktende og gjenopprettingshastigheten er superrask, hele skapene er ESD-sikre.
Under reflow-prosessen trenger sporfuktighet inn i IC-pakkene, fuktighetstrykket stiger på grunn av oppvarming, den absorberte fuktigheten ekspanderer raskt innvendig, dette resulterer i usynlige skader, som ledningsfeil, popcorn og mikrosprekker, til og med sprekker til overflaten, disse defekter er ikke lett å se på et tidlig stadium, men disse usynlige, potensielle problemene kommer inn i markedet, deretter kommer fakultetsprodukter tilbake og klager følger.

SMT-autotørrskap kan opprettholde <10 % RH, som effektivt eliminerer risikoen for feil som følge av feil lagring under monteringsprosessen. IPC/JEDEC J-STD-033-standarden spesifiserer standarden for håndtering, pakking, frakt og bruk av fuktighet/reflow Sensitive Surface Mount Devices.â, det krever lagring med lav luftfuktighet for fuktighetssensitive komponenter.

Hvorfor trenger du et SMT auto dry skap for å lagre SMD?

MSD-enheter er generelt integrerte kretser, sammensatt av forskjellige komponenter, disse komponentene er satt sammen gjennom pasta, dette forårsaker uunngåelig hull mellom komponentene, hullene er hovedfaktoren for MSD-fuktighet, fuktighet vil trenge inn og gradvis inn i SMD, når penetrasjonen når en viss grad, SMD blir fuktig og mislyktes.
MSD lagring med lav luftfuktighet, har som mål å kontrollere SMD-verkstedets levetid, SMT-autotørrskap gir en effektiv lagringsløsning, SMT-autotørrskapsytelsen bestemmer SMD-lagringseffekten, et profesjonelt SMT-autotørrskap skal oppnå lav luftfuktighet, antistatisk og rask avfukting funksjoner.
SMD-nivå bestemmer nødvendig fuktighetsnivå. I gjeldende SMD-nivå er den vanlige lagringsfuktigheten 20 %, 10 % og 5 % RF.
Climatest Symor® SMT auto tørr skap vedtar Sveits importert temp. & RH sensor, feilen er +/-2%RH, med høy presisjon og høy stabilitet, fuktighet er justerbar, lufttetthet er utmerket.

Påføring av SMT auto dry skap

SMT automatiske tørre skap er avgjørende i produksjonsindustrien for elektronisk/halvledere, det er den OPTIMALE lagringsløsningen for:
â» PCB-montering, IC-brikker, LED, SMD, SMT, tape og spoler, trykte ledningskort (PWB), polymidfilm, matere.
â» Kondensatorer, keramiske deler, kontakter, brytere, sveisestang.
â» MSL-komponenter som er delvis montert.
â» Fuktighetsabsorberende materialer, som epoksy, harpiks, lim.

Dessuten har renrom svært strenge hygienekrav, standardmodellene stemmer ikke overens, Climatest Symor® leverer også rustfritt stål (SS) tørrskap og rustfritt stål (SS) nitrogenskap, begge er tilpasset etter kundenes spesifikke krav.

<10% RH Series avfuktingshastighet:

Åpne døren i 30 sekunder og deretter lukket, luftfuktigheten vil gjenopprette seg til <10 % RF innen 30 minutter, se kurven nedenfor: (Omgivelsestemperatur 25 grader C, fuktighet 60 % RF)

HVA ER DE VANLIGE METODENE FOR OPPBEVARING AV ELEKTRONISKE KOMPONENTER?

1. Fuktsperreposer
âMetode: De fuktighetssensitive komponentene er pakket i forseglede fuktsperreposer, med tørkemidler og fuktighetsindikatorbil (HIC) inni, brukere identifiserer omgivelsesfuktigheten i de forseglede pakkene ved å sjekke fargeendringen til prikkene på bilen.
âUdel: Fuktsperreposer + fuktighetsindikatorbiler + tørkemidler + manuelt arbeid = forbruksvarer, lekkasjerisiko, høye kostnader.

2.Nitrogenskap
âMetode: De fuktighetssensitive komponentene lagres i nitrogenrenseskap eller trykkluft for å møte lagring med lav luftfuktighet.
âUdel: Nitrogenfylling = kontinuerlig N2-forbruk, høy kostnad.

3. Lagringsskap med lav luftfuktighet
âMetode: De fuktighetsfølsomme komponentene plasseres i et oppbevaringsskap med lav luftfuktighet, bare plugg inn, maskinen vil automatisk fungere og nå svært lav luftfuktighet.
â Fordeler: Ingen forbruksvarer, ingen manuelt arbeid, ingen nitrogenforbruk, miljø, bare litt strøm som trengs.
Fra sammenligningen ovenfor gir SMT automatiske tørre skap deg høyere effektivitet og lavere kostnader, det er det mest kostnadseffektive alternativet i det lange løp.

Vi tilbyr SMT-autotørre skapløsninger til følgende bransjer:

Fordeler med SMT auto dry skap

Hva er forskjellen mellom SMT auto dry skap og nitrogen skap?

1. Arbeidsprinsipp
Lagringsskap med lav luftfuktighet bruker fysisk fuktighetsabsorberende, kjernedelen er en tørr enhet, den tørre enheten justerer automatisk de fuktighetsabsorberende og utmattende sirkulasjonsprosessene, det er forskjellige RH-områder for ditt valg, for eksempel 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det avhenger av dine spesifikke krav.
Nitrogenskap bruker N2-gassrensing, N2-gassen som er fylt inn skyver inneluften utenfor, deretter senkes RH til innstillingsverdien, det er en N2-strømningsmåler, magnetventil og N2-modul utstyrt på nitrogenskapet for kontrollformål, Fuktigheten er 1-60% RH justerbar, men den trenger kontinuerlig N2-tilførsel, kostnaden er høy.

2.Avfuktingshastighet
Avfuktingshastigheten for nitrogenskapene er raskere enn SMT-autotørrskapene, når N2 suser inn i skapet, kan den indre RF nå 1% RF i løpet av få minutter, men det elektroniske tørre skapet må oppleve RF-absorberende og utmattende prosesser, det er tregere, normalt innen 10-30 minutter, avhengig av spesifikt RH-område.

3. Søknad
Hvis produktene bare er fuktighetssensitive, er SMT auto dry skap det beste valget, hvis produktene er både fuktighetssensitive og oksygensensitive, som kobber, krystall, sølv, så er N2 kabinett bedre.

For mer informasjon om SMT auto dry skap, vennligst besøk vår hjemmeside www.climatestsymor.com eller send e-post direkte til sales@climatestsymor.com, vi vil få deg tilbake på raskeste tidspunkt, velkommen for mulig samarbeid.
