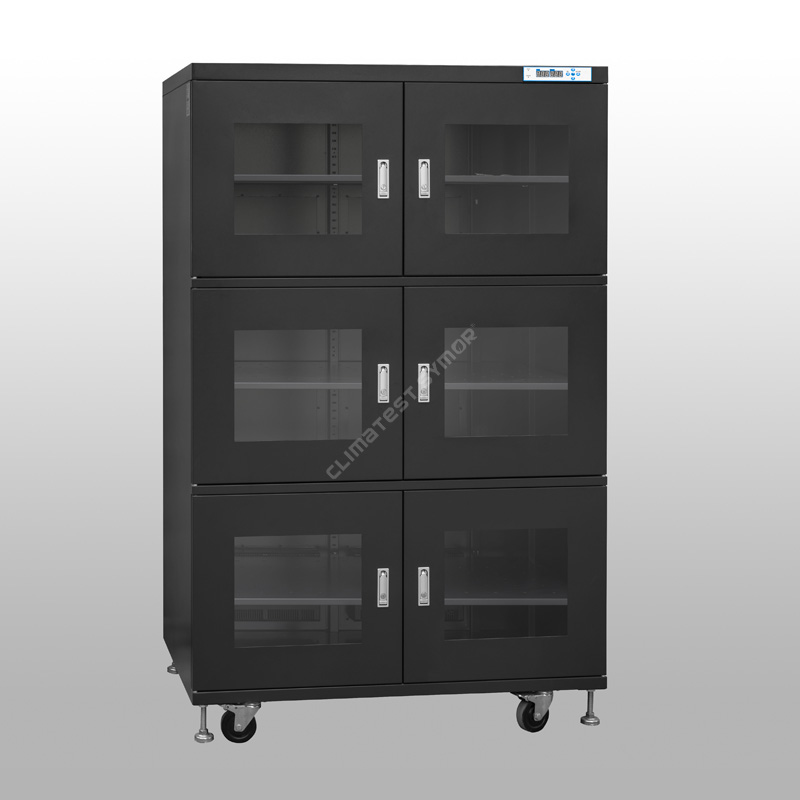

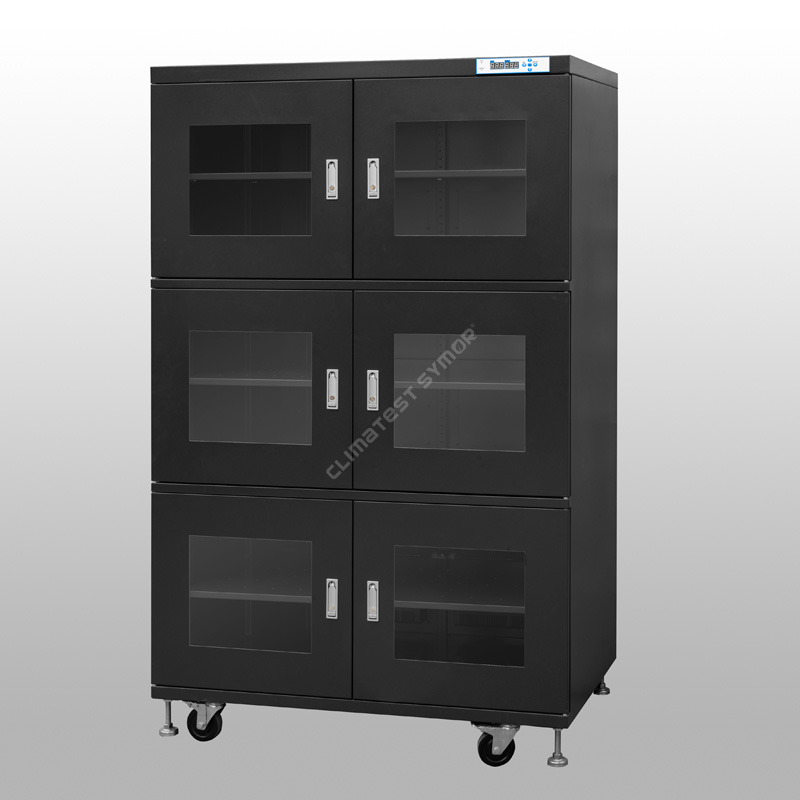

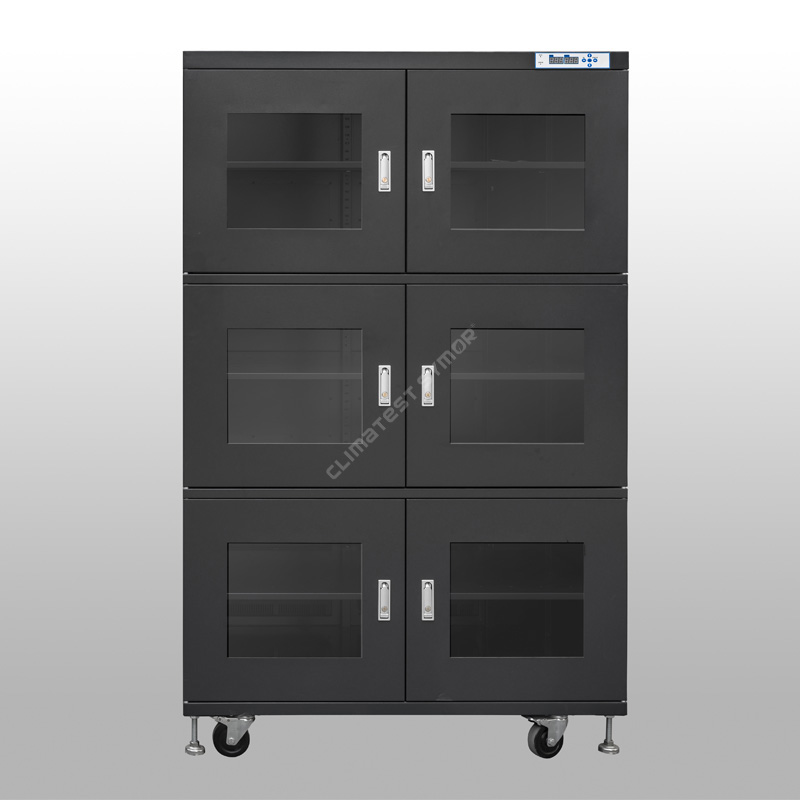

Fuktighetskontrollerte tørke- og oppbevaringsskap

Beskrivelse

Climatest Symor® fuktighetskontrollerte tørke- og oppbevaringsskap, egnet for lav fuktighetslagring av SMT-elementer, PCB-kort, IC-pakker, SMD-tape, spole & tape, krystaller og optiske linser, det gir et langsiktig <10%RH avfuktende miljø, disse fuktighetskontrollerte tørke- og oppbevaringsskap følger IPC/JEDEC J-STD-033-standarden.

Spesifikasjon

Modus# med F: ESD-funksjon, mørkeblå farge.
Modus# uten F: Ingen ESD-funksjon, off white farge

Trekk

· Vedtar Sveits original importert fuktighets- og temperatursensor.

-Dette sikrer høy nøyaktighet i bruk, de fuktighetskontrollerte tørke- og oppbevaringsskapene har minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

· Laget av 1,2 mm tykkelse galvanisert stål, med USA DuPont ESD-maling.

- Forsterket strukturdesign, utmerket bæreevne, overflatebehandling med 18 malingsprosesser, den statiske motstandsverdien møter 10⁶ -10⁸Ω, også med sterk korrosjonsbestandighet.

·3,2 mm høyintensitets herdet glassvindu for bedre observasjon.

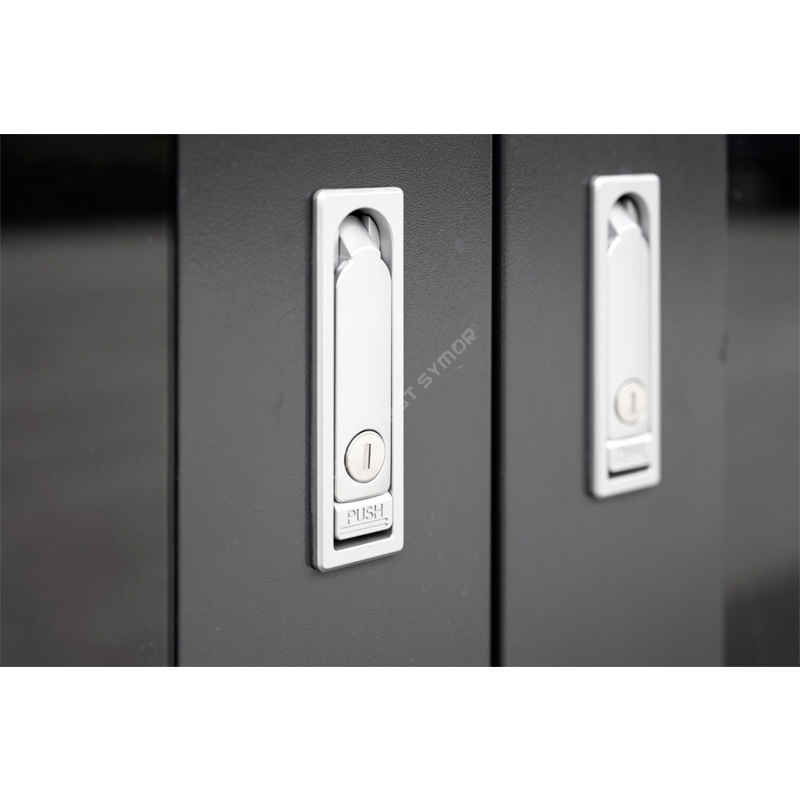

- Flatpress sinklegeringslås, med perfekt lufttetthet og anti-tyverifunksjon, dette fuktighetskontrollerte tørke- og oppbevaringsskapets tetningsytelse er utmerket.

· Med minnefunksjon, ingen grunn til å tilbakestille etter strømbrudd.

-De fuktighetskontrollerte tørke- og oppbevaringsskapene kan automatisk huske den siste innstillingsverdien etter strømmen er slått av, det er ikke nødvendig å stille inn igjen.

·Kraftig tørrenhet med +15 års forventet levetid.

- De fuktighetskontrollerte tørke- og oppbevaringsskapene tar i bruk 4A molekylsikt tørr enhet, den mest avanserte teknikken, den kan regenereres automatisk, ingen behov for utskifting.

·Universelle hjul installert i bunnen, ESD-sikre.

- Forsterkede PU-hjul er installert i bunnen av fuktighetskontrollerte tørke- og oppbevaringsskap, to foran med bremser for enkel flytting og stopp.

Hva er Climatest Symor® fuktighetskontrollerte tørke- og oppbevaringsskap?

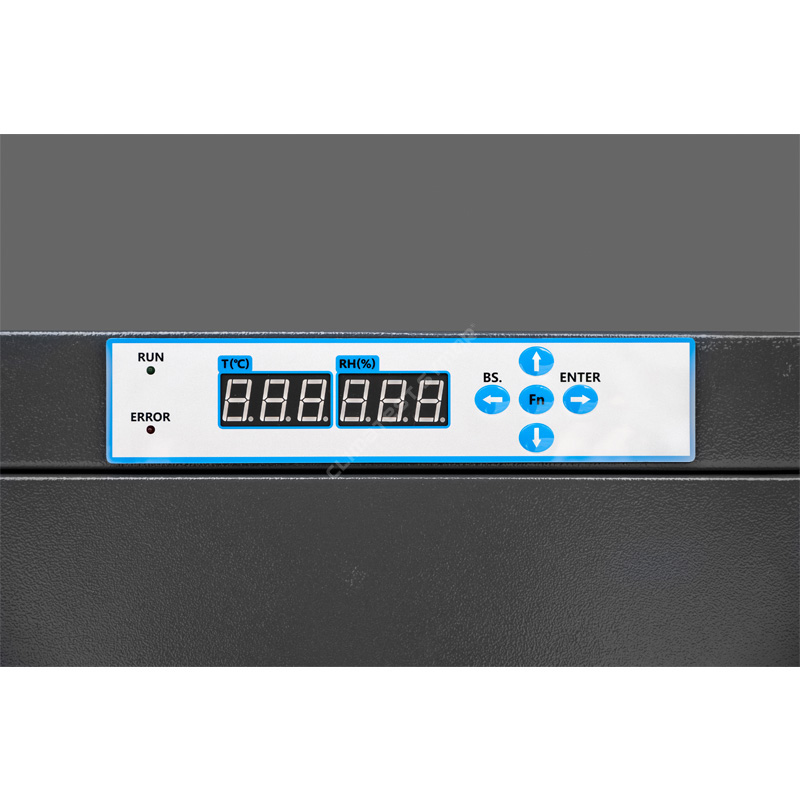

Climatest Symor® fuktighetskontrollerte tørke- og oppbevaringsskap, er et kabinett med elektronisk fuktighetskontroll som automatisk opprettholder en stabil relativ fuktighetsverdi (RH), de fuktighetskontrollerte tørke- og oppbevaringsskapene kommer i forskjellige størrelser og former, det kan holde <10%RH lav fuktighetsmiljø pålitelig, med nøyaktig RH-kontroll, bare koble til strømforsyningen din, og still inn RH-verdien på LED-kontrolleren, det vil automatisk fungere.

Hvordan påvirker fuktighetskontrollerte tørke- og oppbevaringsskap SMT-produksjonen?

MSL-komponenter, som IC, BGA, PCB, er svært følsomme for fuktighet, disse komponentene har strenge krav til lagringsmiljøet, i motsetning til de sivile fuktsikre tørre boksene, kan de fuktighetskontrollerte tørke- og oppbevaringsskapene nå en svært lav fuktighetsverdi, avfuktings- og gjenopprettingshastigheten er superrask, hele skapene er ESD-sikre.
Under reflow-prosessen trenger sporfuktighet inn i IC-pakkene, fuktighetstrykket stiger på grunn av oppvarming, den absorberte fuktigheten ekspanderer raskt innvendig, dette resulterer i usynlige skader, som ledningsfeil, popcorn og mikrosprekker, til og med sprekker til overflaten, disse Det er ikke lett å se defekter på et tidlig stadium, men disse usynlige, potensielle problemene kommer inn i markedet, deretter kommer fakultetsprodukter tilbake og klager følger.

fuktighetskontrollerte tørke- og oppbevaringsskap kan opprettholde <10 % relativ fuktighet, som effektivt eliminerer risikoen for feil som følge av feil lagring under monteringsprosessen. IPC/JEDEC J-STD-033-standarden spesifiserer standarden for håndtering, pakking, frakt og bruk av fuktighet /Reflow Sensitive Surface Mount Devices.â, det krever lagring med lav luftfuktighet for fuktighetssensitive komponenter.

Hvorfor trenger du et fuktighetskontrollert tørke- og oppbevaringsskap for å lagre SMD?

MSD-enheter er generelt integrerte kretser, sammensatt av forskjellige komponenter, disse komponentene er satt sammen gjennom pasta, dette forårsaker uunngåelig hull mellom komponentene, hullene er hovedfaktoren for MSD-fuktighet, fuktighet vil trenge inn og gradvis inn i SMD, når penetrasjonen når en viss grad, SMD blir fuktig og mislyktes.
MSD lavfuktighetslagring, har som mål å kontrollere SMD-verkstedets levetid, fuktighetskontrollerte tørke- og lagringsskap gir en effektiv lagringsløsning, ytelsen til de fuktighetskontrollerte tørke- og lagringsskapene bestemmer SMD-lagringseffekten, et profesjonelt fuktighetskontrollert tørke- og lagringsskap skal oppnå lav fuktighet, antistatiske og raske avfuktende funksjoner.
SMD-nivå bestemmer nødvendig fuktighetsnivå. I gjeldende SMD-nivå er den vanlige lagringsfuktigheten 20 %, 10 % og 5 % RF.
Climatest Symor® fuktighetskontrollerte tørke- og oppbevaringsskap vedta Sveits importert temp. & RH sensor, feilen er +/-2%RH, med høy presisjon og høy stabilitet, fuktighet er justerbar, lufttetthet er utmerket.

Påføring av fuktighetskontrollerte tørke- og oppbevaringsskap

fuktighetskontrollerte tørke- og lagringsskap er essensielle i produksjonsindustrien for elektronisk/halvledere, det er den OPTIMALE lagringsløsningen for:
â» PCB-montering, IC-brikker, LED, SMD, SMT, tape og spoler, trykte ledningskort (PWB), polymidfilm, matere.
â» Kondensatorer, keramiske deler, kontakter, brytere, sveisestang.
â» MSL-komponenter som er delvis montert.
â» Fuktighetsabsorberende materialer, som epoksy, harpiks, lim.

Dessuten har renrom svært strenge hygienekrav, standardmodellene stemmer ikke overens, Climatest Symor® leverer også rustfritt stål (SS) tørrskap og rustfritt stål (SS) nitrogenskap, begge er tilpasset etter kundenes spesifikke krav.

<10% RH Series avfuktingshastighet:

Åpne døren i 30 sekunder og deretter lukket, luftfuktigheten vil gjenopprette seg til <10 % RF innen 30 minutter, se kurven nedenfor: (Omgivelsestemperatur 25 grader C, fuktighet 60 % RF)

HVA ER DE VANLIGE METODENE FOR OPPBEVARING AV ELEKTRONISKE KOMPONENTER?

1. Fuktsperreposer
âMetode: De fuktighetssensitive komponentene er pakket i forseglede fuktsperreposer, med tørkemidler og fuktighetsindikatorbil (HIC) inni, brukere identifiserer omgivelsesfuktigheten i de forseglede pakkene ved å sjekke fargeendringen til prikkene på bilen.
âUdel: Fuktsperreposer + fuktighetsindikatorbiler + tørkemidler + manuelt arbeid = forbruksvarer, lekkasjerisiko, høye kostnader.

2.Nitrogenskap
âMetode: De fuktighetssensitive komponentene lagres i nitrogenrenseskap eller trykkluft for å møte lagring med lav luftfuktighet.
âUdel: Nitrogenfylling = kontinuerlig N2-forbruk, høy kostnad.

3. Lagringsskap med lav luftfuktighet
âMetode: De fuktighetsfølsomme komponentene plasseres i et oppbevaringsskap med lav luftfuktighet, bare plugg inn, maskinen vil automatisk fungere og nå svært lav luftfuktighet.
â Fordeler: Ingen forbruksvarer, ingen manuelt arbeid, ingen nitrogenforbruk, miljø, bare litt strøm som trengs.
Fra sammenligningen ovenfor gir fuktighetskontrollerte tørke- og oppbevaringsskap deg høyere effektivitet og lavere kostnader, det er det mest kostnadseffektive alternativet i det lange løp.

Vi leverer fuktighetskontrollerte tørke- og oppbevaringsskapløsninger til følgende bransjer:

Fordeler med fuktighetskontrollerte tørke- og oppbevaringsskap

Hva er forskjellen mellom fuktighetskontrollerte tørke- og lagringsskap og nitrogenskap?

1. Arbeidsprinsipp
Lagringsskap med lav luftfuktighet bruker fysisk fuktighetsabsorberende, kjernedelen er en tørr enhet, den tørre enheten justerer automatisk de fuktighetsabsorberende og utmattende sirkulasjonsprosessene, det er forskjellige RH-områder for ditt valg, for eksempel 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH, det avhenger av dine spesifikke krav.
Nitrogenskap bruker N2-gassrensing, N2-gassen som er fylt inn skyver inneluften utenfor, deretter senkes RH til innstillingsverdien, det er en N2-strømningsmåler, magnetventil og N2-modul utstyrt på nitrogenskapet for kontrollformål, Fuktigheten er 1-60% RH justerbar, men den trenger kontinuerlig N2-tilførsel, kostnaden er høy.

2.Avfuktingshastighet
Avfuktingshastigheten for nitrogenskapene er raskere enn de fuktighetskontrollerte tørke- og oppbevaringsskapene, når N2 strømmer inn i skapet, kan den indre RF nå 1% RF i løpet av få minutter, men det elektroniske tørre skapet må oppleve RF absorberende og utmattende prosesser , er det tregere, normalt innen 10-30 minutter, avhengig av spesifikt RF-område.

3. Søknad
Hvis produktene bare er fuktfølsomme, er fuktighetskontrollerte tørke- og oppbevaringsskap det beste valget, hvis produktene er både fuktfølsomme og oksygensensitive, som kobber, krystall, sølv, så er N2-skap bedre.
